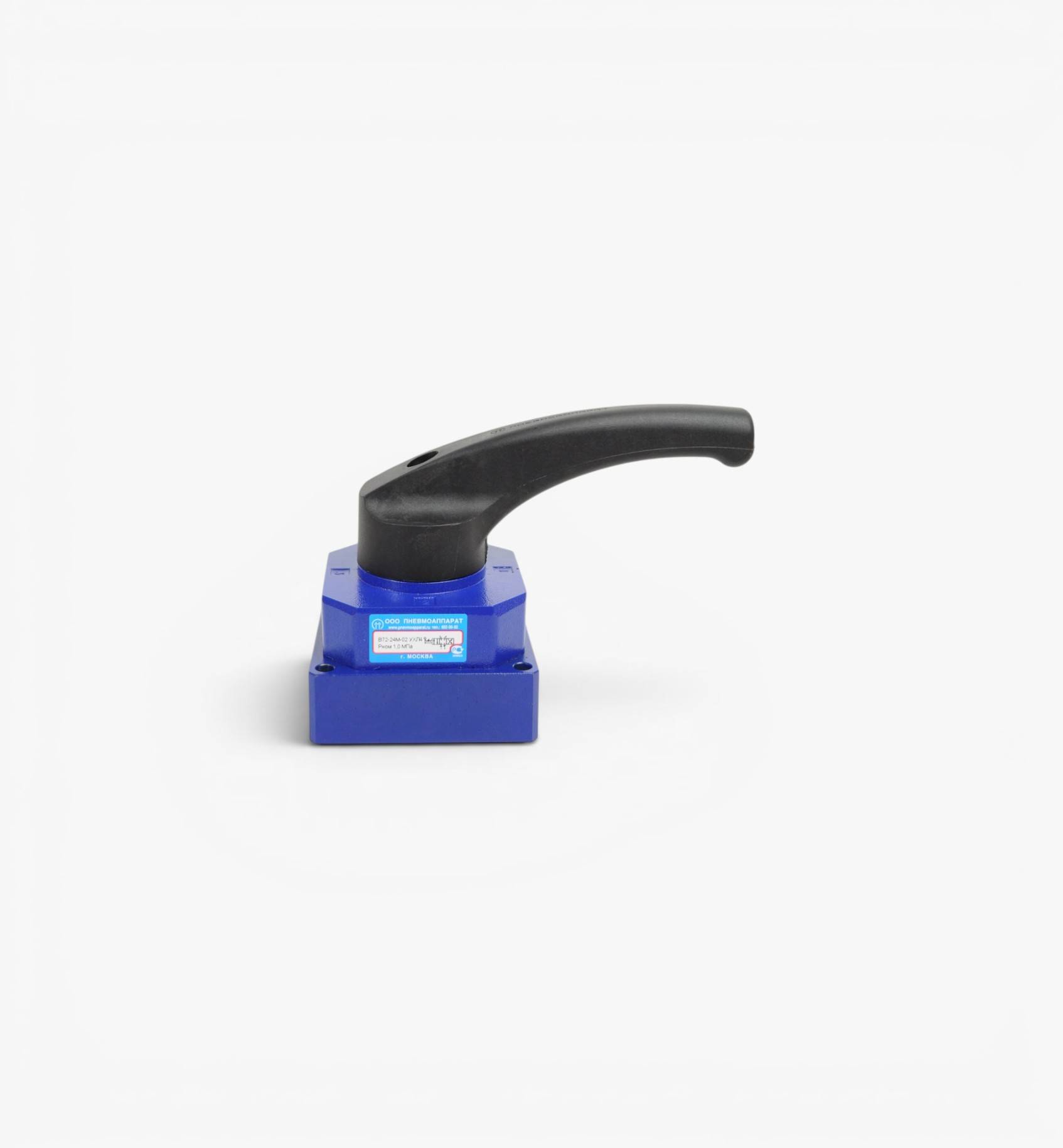

Пневмораспределитель В72-24М-02
Пневмораспределитель предназначен для переключения потоков сжатого воздуха и управления исполнительными пневматическими механизмами. Устройство выполнено по схеме 4/2 и рассчитано на работу при номинальном давлении до 1 МПа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 16 мм |
| Номинальное давление | 1 МПа |
| Пропускная способность | 3,6 м³/ч |
| Присоединение пневмолиний | G1/2" |
| Пневматическая схема | 4/2 |
| Масса | 0,82 кг |
Конструктивные и эксплуатационные особенности
- Крановая конструкция обеспечивает ручное переключение направления движения сжатого воздуха.
- Схема 4/2 предусматривает четыре пневматических порта и два рабочих положения распределения потоков.
- Резьбовое присоединение G1/2" используется для подключения пневмолиний соответствующего типоразмера.
- Условный проход 16 мм и пропускная способность 3,6 м³/ч определяют рабочие характеристики распределителя в составе пневматической системы.
- Эксплуатация допускается при давлении рабочей среды, не превышающем номинальное значение 1 МПа.
Характеристики Пневмораспределитель В72-24М-02
Основные
Условный проход, мм
16
Масса, кг
0.82
Номинальное давление, МПа
1
Пропускная способность, м3/ч
3.6
Присоединение пневмолиний
G1/2"
Краткое описание
Пневмораспределитель В72-24М-02 предназначен для управления направлением потока сжатого воздуха в пневматических системах. Исполнение с пневматической схемой 4/2, условным проходом 16 мм и резьбовым присоединением пневмолиний G1/2"
Пневматическая схема
4/2
