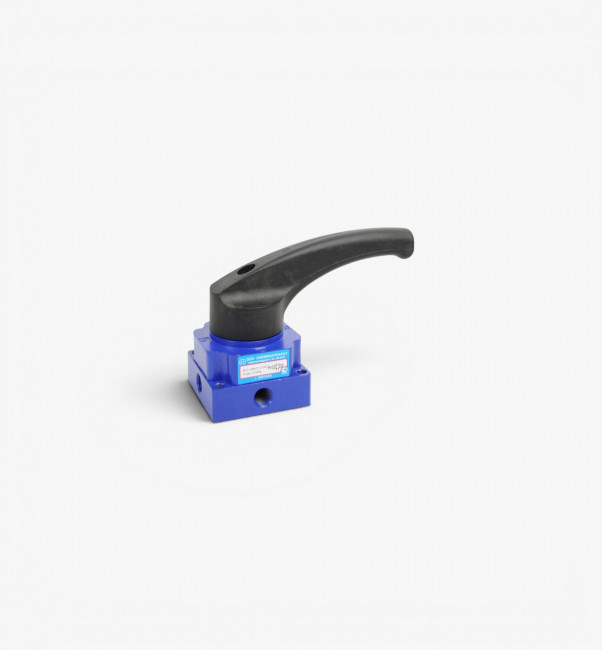

Пневмораспределитель В72-22М-01
Пневмораспределитель кранового типа предназначен для ручного переключения потоков сжатого воздуха в пневматических приводах и системах управления. Модель выполнена по схеме 4/3 и рассчитана на работу при номинальном давлении до 1 МПа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 6 мм |
| Номинальное давление | 1 МПа |
| Пропускная способность | 0,9 м³/ч |
| Присоединение пневмолиний | G1/4" |
| Пневматическая схема | 4/3 |
| Масса | 0,5 кг |
Конструктивные и эксплуатационные особенности
- Крановый принцип управления обеспечивает механическое переключение рабочих положений распределителя.
- Пневматическая схема 4/3 предусматривает четыре пневматических подключения и три положения переключения потока.
- Условный проход 6 мм и пропускная способность 0,9 м³/ч определяют рабочий расход воздуха через распределитель.
- Подключение пневмолиний выполняется через резьбовые присоединения G1/4".
- Номинальное рабочее давление пневмораспределителя составляет 1 МПа.
- Масса изделия — 0,5 кг.
Характеристики Пневмораспределитель В72-22М-01
Основные
Условный проход, мм
6
Масса, кг
0.5
Номинальное давление, МПа
1
Пропускная способность, м3/ч
0.9
Присоединение пневмолиний
G1/4"
Краткое описание
Пневмораспределитель В72-22М-01 предназначен для управления направлением потока сжатого воздуха в пневматических системах. Исполнение с пневматической схемой 4/3 обеспечивает выбор одного из трех положений распределения воздуха.
Пневматическая схема
4/3
