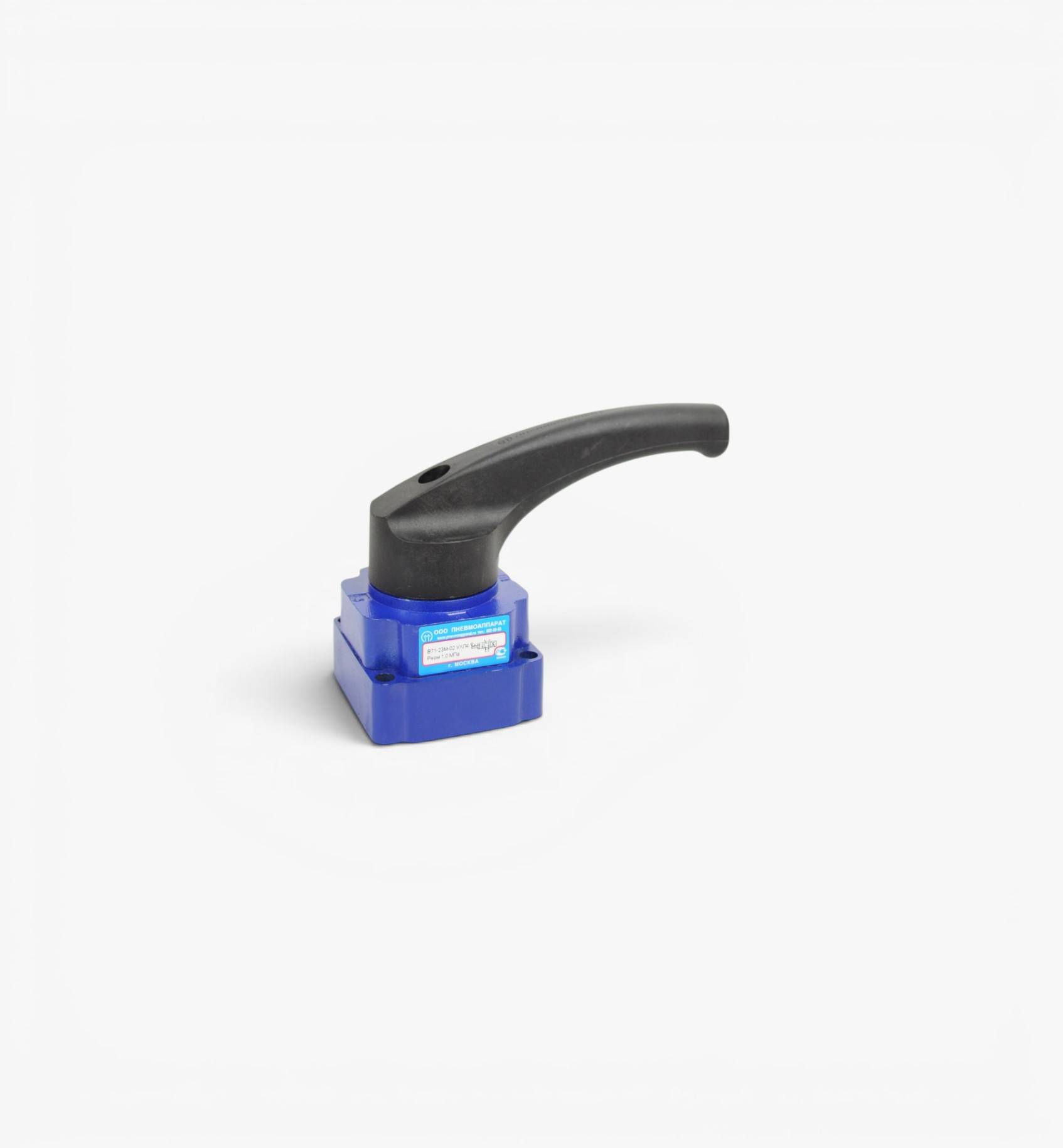

Пневмораспределитель В71-23М-02
Пневмораспределитель предназначен для распределения и переключения потоков сжатого воздуха в пневматических системах. Исполнение В71-23М-02 имеет крановую конструкцию, ручное управление и пневматическую схему 4/3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальное давление | 1 МПа |
| Пропускная способность | 1,6 м³/ч |
| Присоединение пневмолиний | G3/8" |
| Пневматическая схема | 4/3 |
| Масса | 0,5 кг |
Конструктивные и эксплуатационные особенности
- Крановый принцип действия обеспечивает ручное переключение рабочих пневматических линий.
- Пневматическая схема 4/3 предусматривает четыре пневматических присоединения и три положения распределения потоков.
- Резьбовое присоединение G3/8" предназначено для подключения пневмолиний соответствующего типоразмера.
- Условный проход 10 мм и пропускная способность 1,6 м³/ч определяют рабочие возможности распределителя в составе пневматической системы.
- Максимальное номинальное давление рабочей среды составляет 1 МПа.
Характеристики Пневмораспределитель В71-23М-02
Основные
Условный проход, мм
10
Масса, кг
0.5
Номинальное давление, МПа
1
Пропускная способность, м3/ч
1.6
Присоединение пневмолиний
G3/8"
Краткое описание
Пневмораспределитель В71-23М-02 предназначен для управления потоками сжатого воздуха в пневматических системах. Крановая конструкция с ручным управлением обеспечивает переключение по пневматической схеме 4/3.
Пневматическая схема
4/3
