Обзор
Назначение

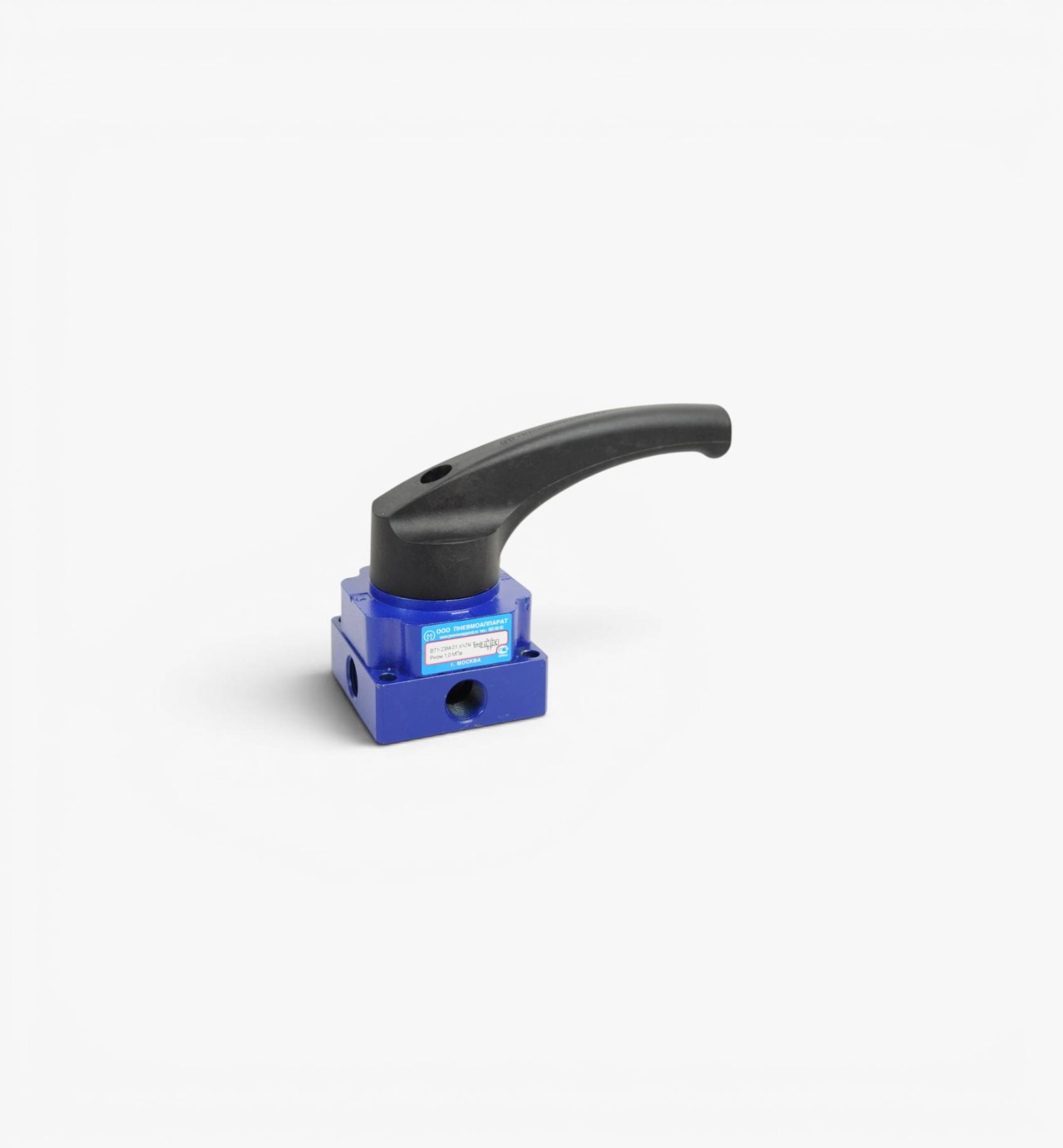

Пневмораспределитель В71-23М-01 применяется для управления потоками сжатого воздуха в пневматических системах. Устройство выполнено по пневматической схеме 4/3 и используется для переключения рабочих линий пневмопривода между предусмотренными режимами распределения воздуха.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальное давление | 1 МПа |
| Пропускная способность | 1,6 м³/ч |
| Присоединение пневмолиний | G3/8″ |
| Пневматическая схема | 4/3 |
| Масса | 0,5 кг |
Конструктивные и эксплуатационные особенности
- Схема 4/3 предусматривает четыре пневматических подключения и три положения распределения рабочего потока.
- Резьбовое присоединение пневмолиний G3/8″ обеспечивает совместимость с соответствующей пневматической арматурой и трубопроводами.
- Условный проход 10 мм и пропускная способность 1,6 м³/ч определяют рабочие параметры прохождения сжатого воздуха через распределитель.
- Номинальное давление рабочей среды не должно превышать 1 МПа.
- Масса изделия составляет 0,5 кг, что учитывается при выборе способа монтажа и крепления в составе пневматической системы.
Характеристики Пневмораспределитель В71-23М-01
Основные
Условный проход, мм
10
Масса, кг
0.5
Номинальное давление, МПа
1
Пропускная способность, м3/ч
1.6
Присоединение пневмолиний
G3/8"
Краткое описание
Пневмораспределитель В71-23М-01 предназначен для управления направлением движения сжатого воздуха в пневматических системах. Исполнение 4/3 обеспечивает четыре пневматических подключения и три положения переключения.
Пневматическая схема
4/3
