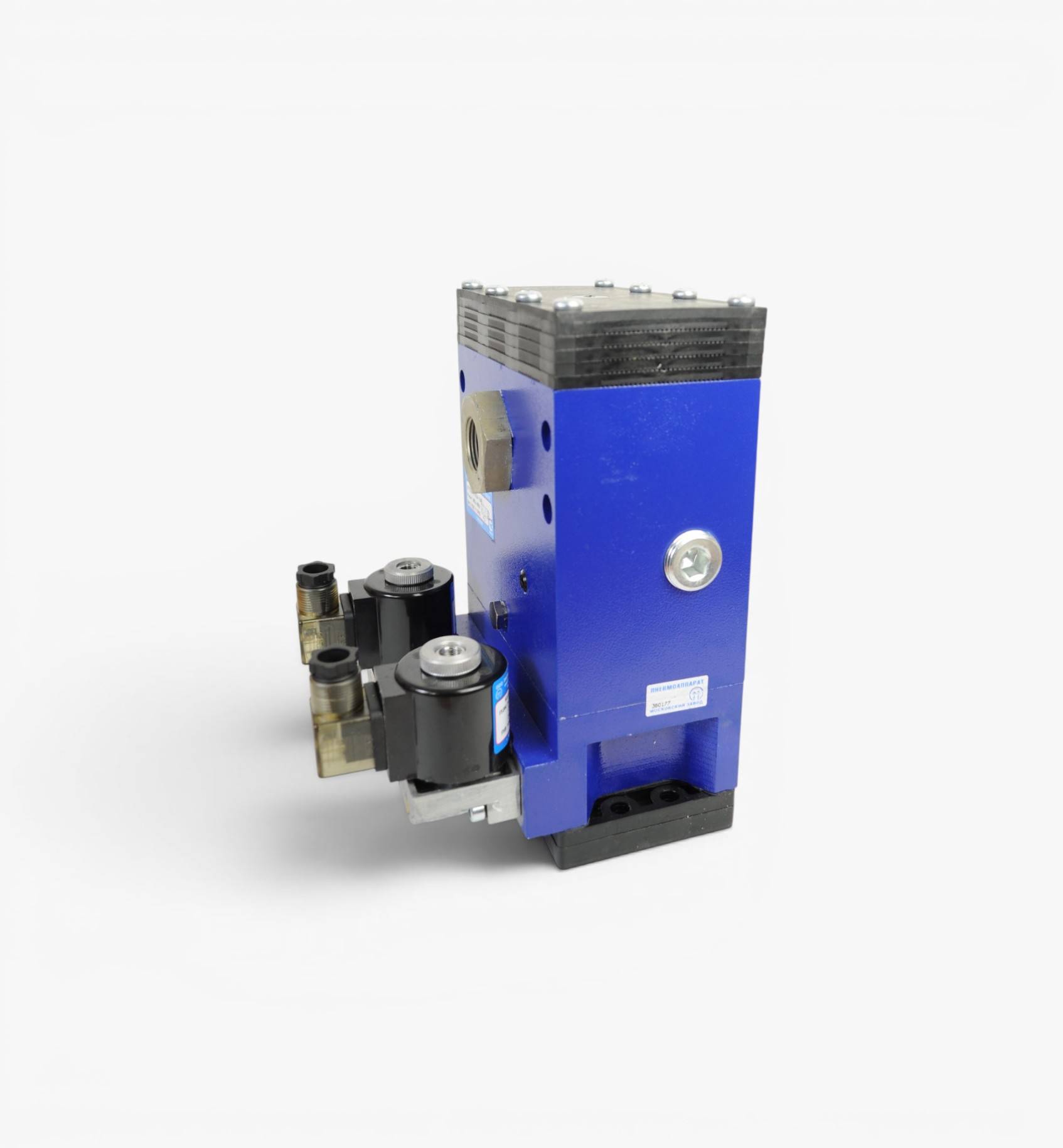

Пневмораспределитель У7122Б-2
Пневмораспределитель серии У71 с электропневматическим управлением предназначен для коммутации потоков сжатого воздуха в составе пневматического оборудования. Устройство рассчитано на номинальное давление до 1,0 МПа и минимальное рабочее давление 0,25 МПа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 16 мм |
| Номинальное давление | 1,0 МПа |
| Минимальное рабочее давление | 0,25 МПа |
| Присоединение пневмолиний | G1/2" |
| Присоединение пневмолинии «Выход» | G3/4" |
| Напряжение управления | 110 В, постоянный ток |
| Номинальная потребляемая мощность | 24 Вт |
| Пропускная способность линии «вход» — «выход» | 8 м³/ч |
| Пропускная способность линии «выход» — «атмосфера» | 10,5 м³/ч |
| Масса | 6,7 кг |
Конструктивные и эксплуатационные особенности
- Электропневматический принцип управления обеспечивает коммутацию пневматических линий по электрическому сигналу.
- Работа устройства допускается при давлении сжатого воздуха от 0,25 до 1,0 МПа.
- Подключение пневмолиний выполняется через резьбовые присоединения G1/2" и G3/4" для линии «Выход».
- Условный проход 16 мм и заданная пропускная способность определяют рабочие параметры пневматического контура.
- Для подключения цепи управления требуется источник постоянного напряжения 110 В; номинальная потребляемая мощность составляет 24 Вт.
- Масса изделия — 6,7 кг, что необходимо учитывать при монтаже и выборе элементов крепления.
Характеристики Пневмораспределитель У7122Б-2 (220В, 50Гц)
Основные
Условный проход, мм
16
Масса, кг
6.7
Номинальное давление, МПа
1,0
Минимальное рабочее давление, МПа
0.25
Присоединение пневмолиний
G1/2"
Краткое описание
Пневмораспределитель У7122Б-2 предназначен для управления направлением потока сжатого воздуха в пневматических системах. Электропневматическое управление осуществляется от электрической цепи с параметрами, указанными в те
Присоединение пневмолиний, "Выход"
G3/4"
Напряжение, В
110В, пост
Номинальная потребляемая мощьность
24 Вт
Пропускная способность пневматической линии «вход» - «выход», м3/ч
8
Пропускная способность пневматической линии «выход» - «атмосфера», м3/ч
10.5
