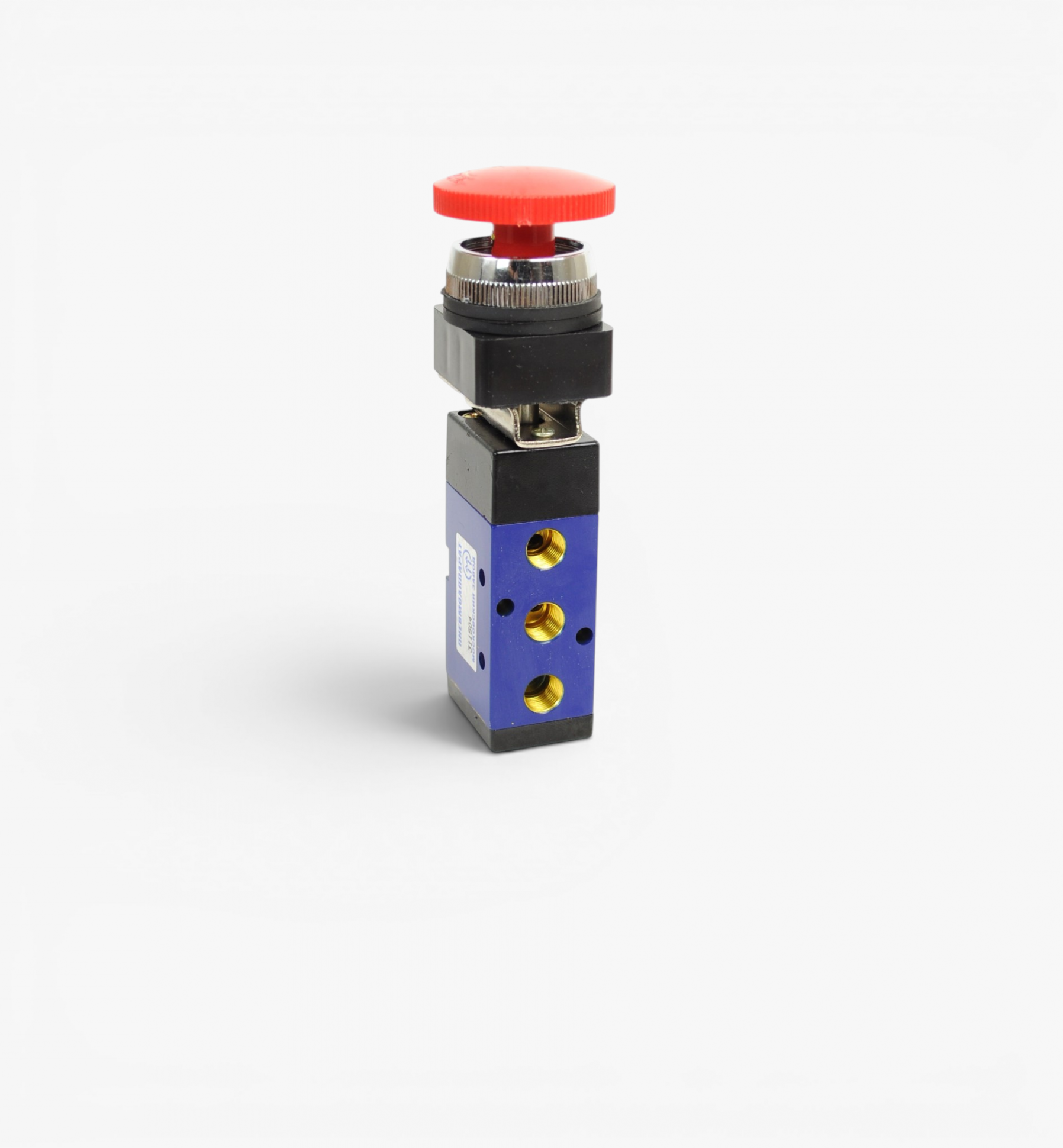

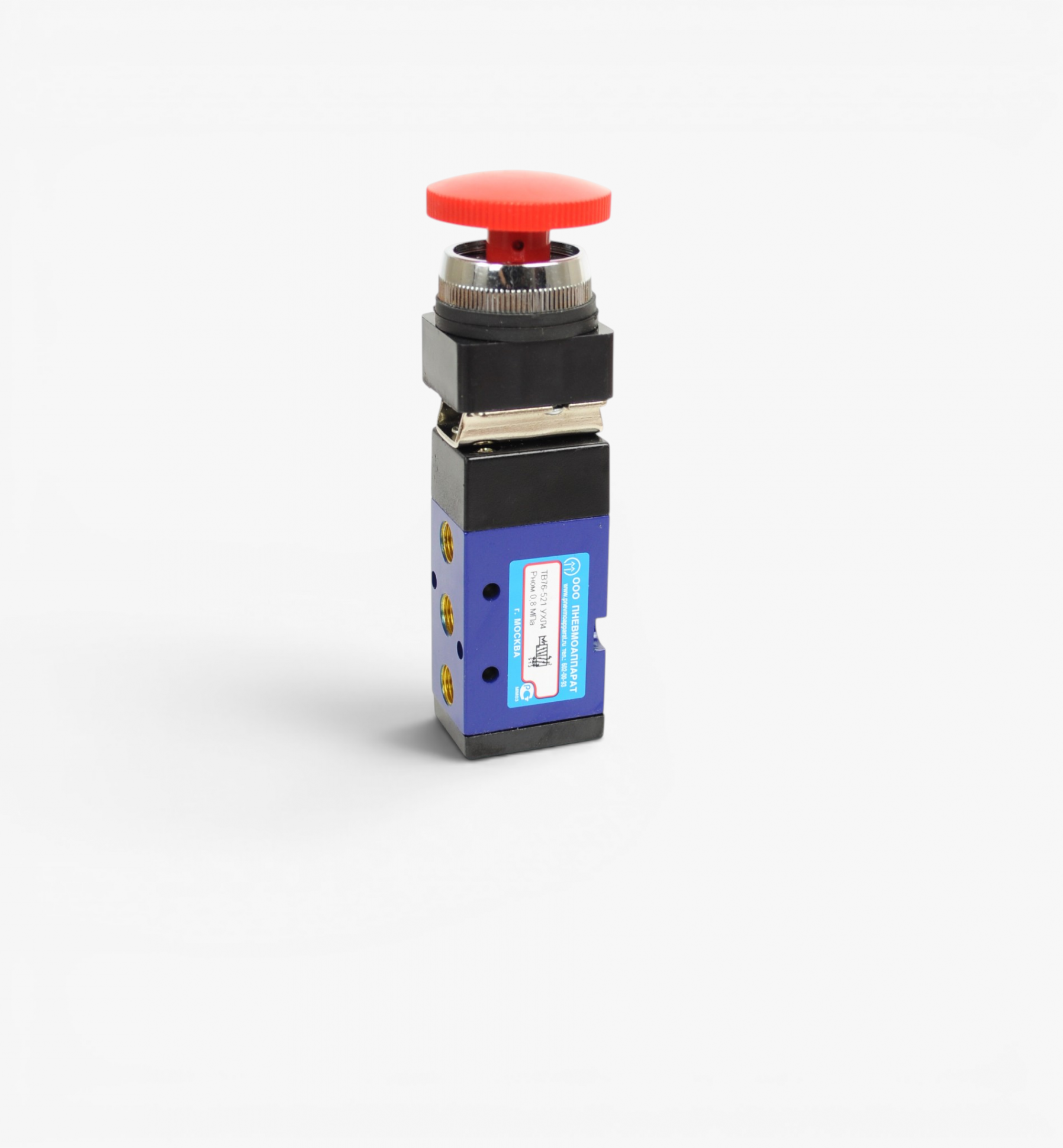

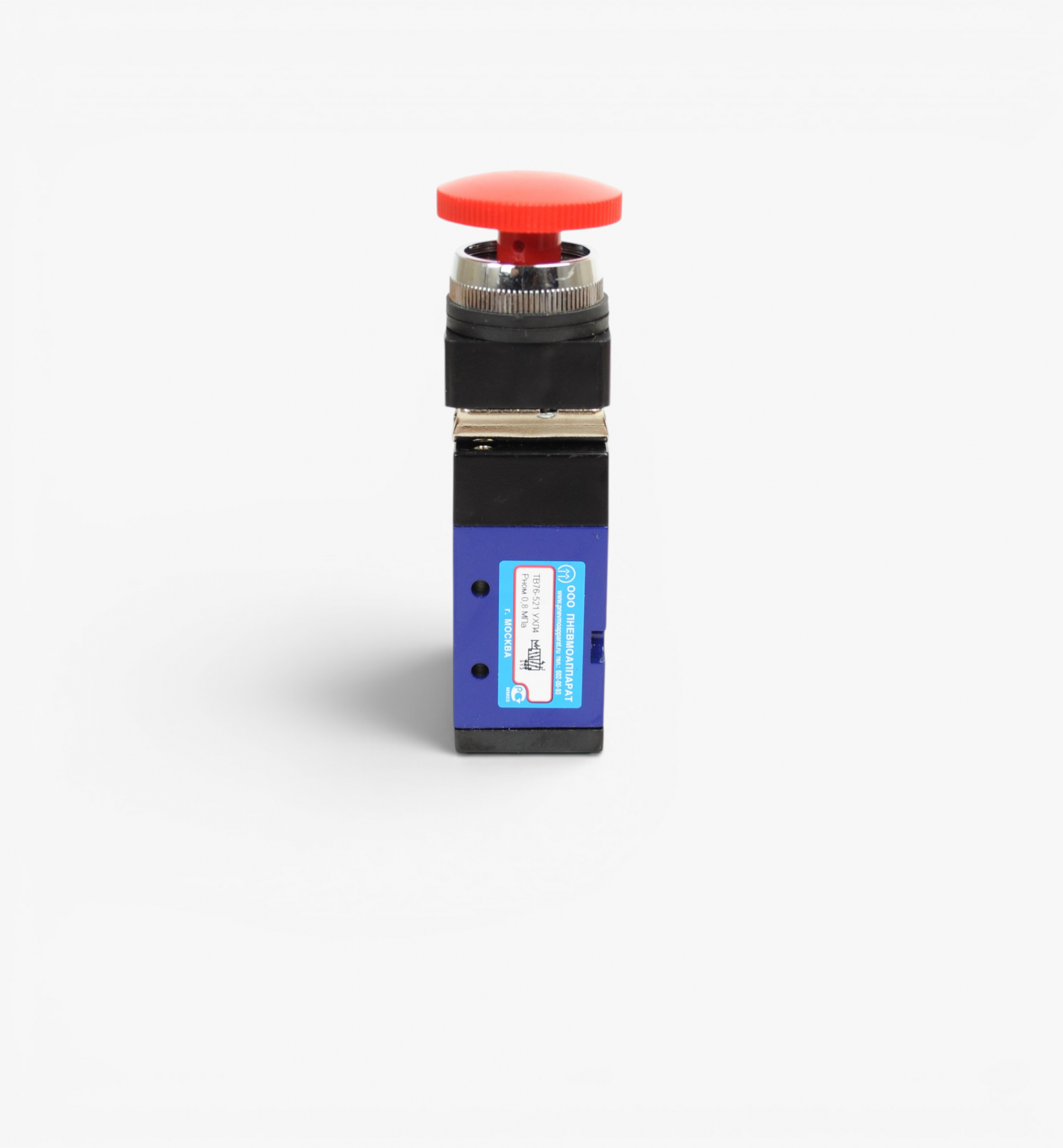

Пневмораспределитель ТВ76-521
Пневмораспределитель с механическим управлением предназначен для переключения потоков сжатого воздуха в пневматических системах. Пневматическая схема 5/2 обеспечивает управление исполнительными механизмами с двумя рабочими направлениями движения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 4 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Присоединение пневмолиний | G1/8" |
| Пневматическая схема | 5/2 |
| Тип управления | Механическое |
Конструктивные и эксплуатационные особенности
- Пятилинейная схема 5/2 предназначена для распределения сжатого воздуха между двумя рабочими полостями исполнительного механизма.
- Механическое управление обеспечивает переключение распределителя непосредственным воздействием на орган управления.
- Условный проход 4 мм определяет пропускную способность внутренних каналов распределителя.
- Резьбовое присоединение пневмолиний G1/8" используется для подключения к пневматическим магистралям соответствующего типоразмера.
- Рабочий диапазон по давлению определяется минимальным рабочим давлением 0,15 МПа и номинальным давлением 0,8 МПа.
Характеристики Пневмораспределитель ТВ76-521
Основные
Условный проход, мм
4
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Присоединение пневмолиний
G1/8"
Краткое описание
Пневмораспределитель ТВ76-521 с механическим управлением предназначен для управления направлением потока сжатого воздуха в пневматических системах. Исполнение 5/2 имеет условный проход 4 мм и присоединение пневмолиний G1/8".
Пневматическая схема
5/2
