Обзор

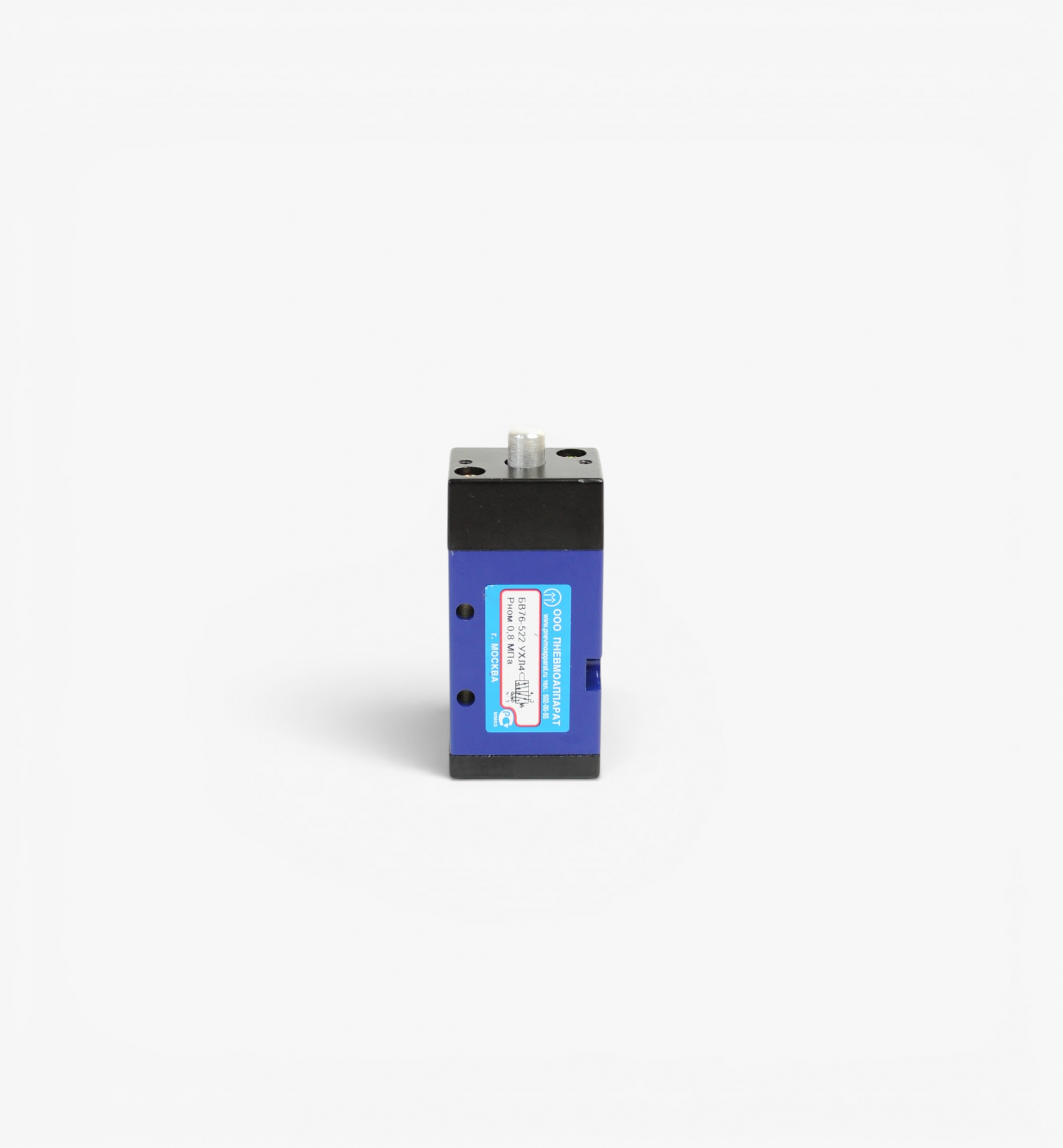

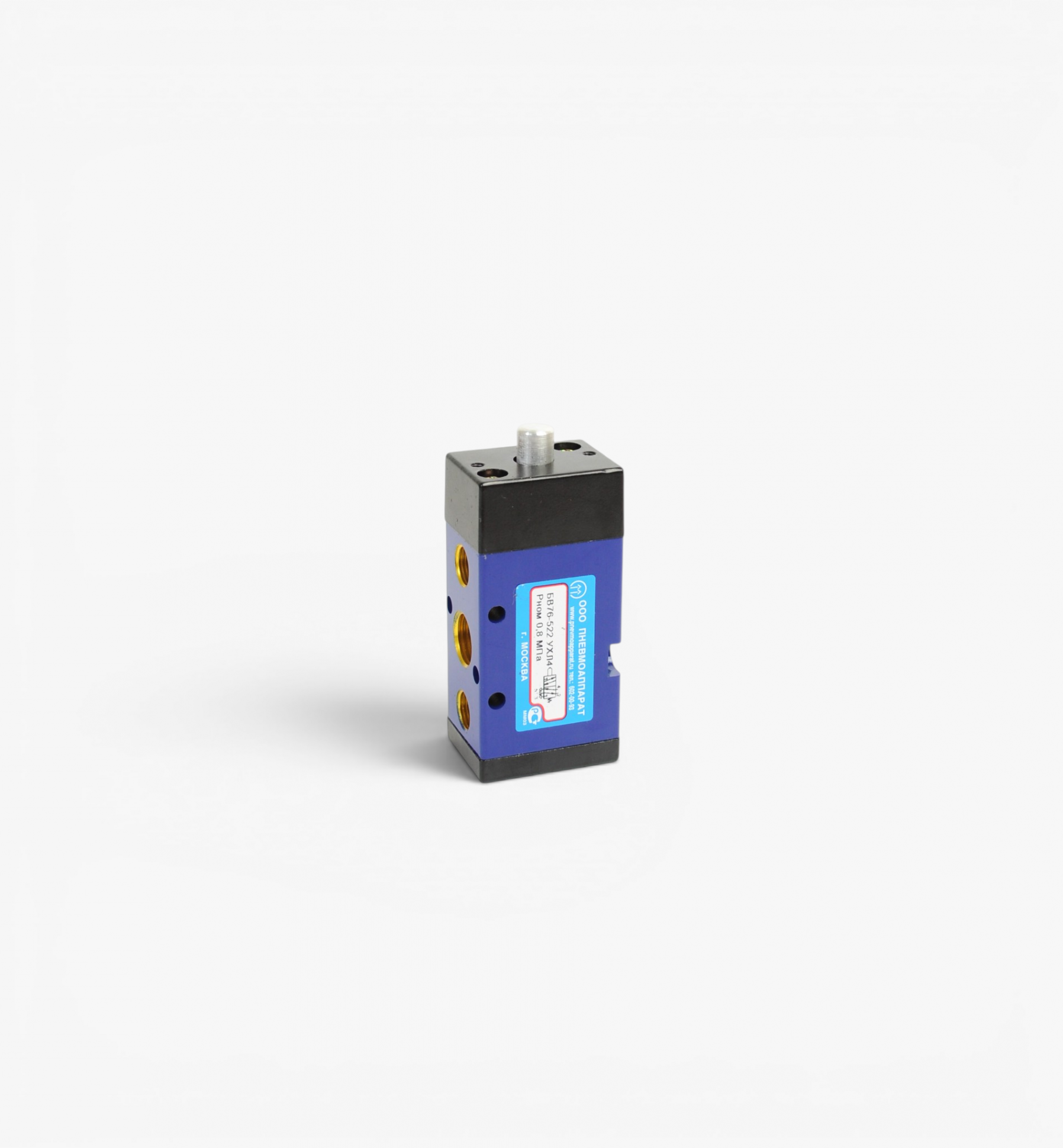

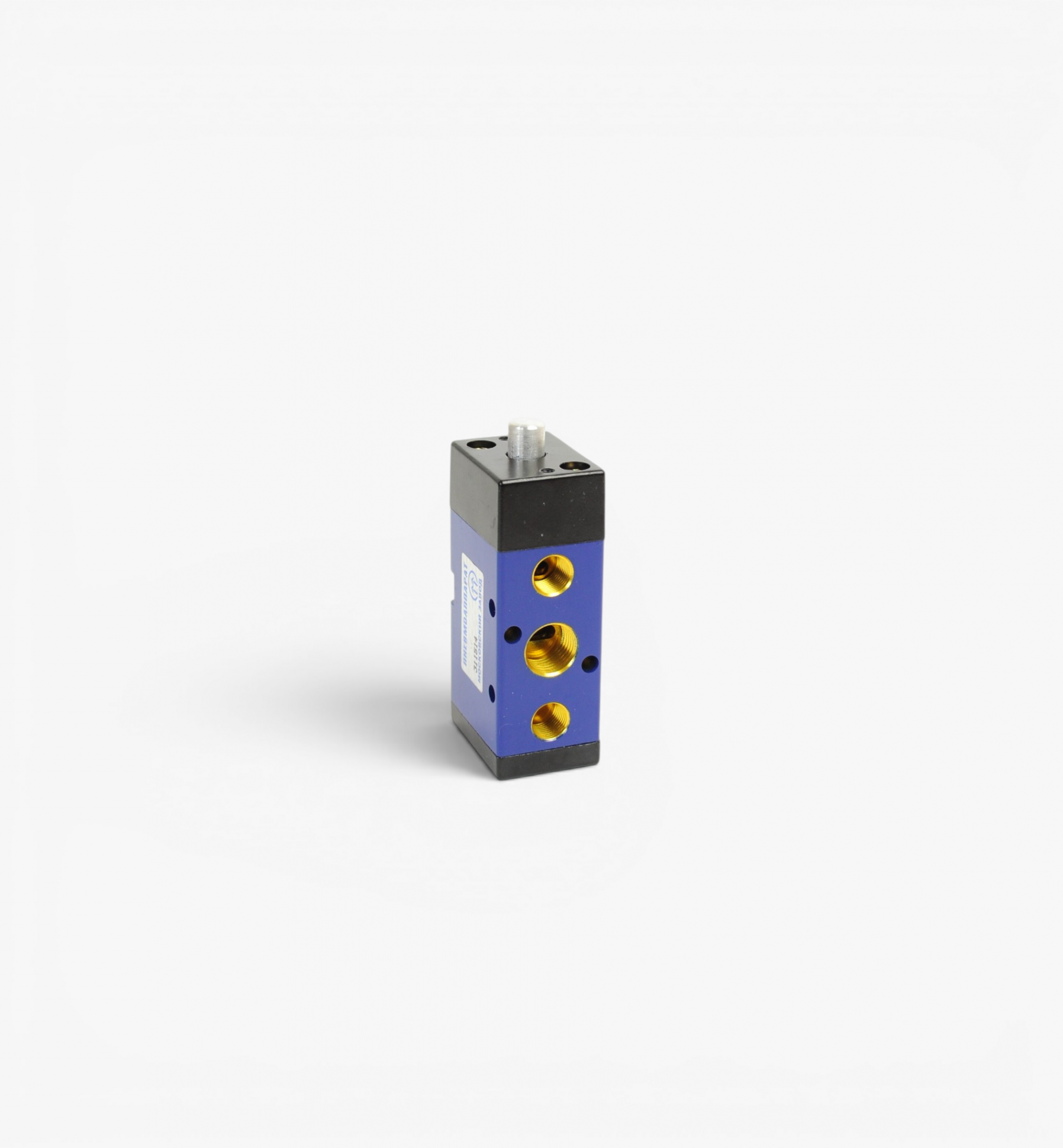

Пневмораспределитель БВ76-522
Пневмораспределитель предназначен для управления направлением потока сжатого воздуха в пневматических системах. Исполнение с механическим управлением обеспечивает переключение пятилинейной пневматической схемы 5/2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 6 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Присоединение пневмолиний | G1/4" |
| Пневматическая схема | 5/2 |
| Тип управления | Механическое |
Конструктивные и эксплуатационные особенности
- Пятилинейная схема 5/2 предназначена для управления исполнительными механизмами двустороннего действия.
- Механический тип управления позволяет переключать распределитель посредством внешнего механического воздействия.
- Подключение пневмолиний выполняется через резьбовые присоединения G1/4".
- Рабочий диапазон по давлению: от 0,15 до 0,8 МПа.
- Условный проход 6 мм определяет проходное сечение каналов распределителя и учитывается при расчёте пропускной способности пневмолинии.
Характеристики Пневмораспределитель БВ76-522
Основные
Условный проход, мм
6
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Присоединение пневмолиний
G1/4"
Краткое описание
Пневмораспределитель БВ76-522 — пятилинейный распределитель с механическим управлением для переключения потоков сжатого воздуха в пневматических системах. Пневматическая схема — 5/2.
Пневматическая схема
5/2
