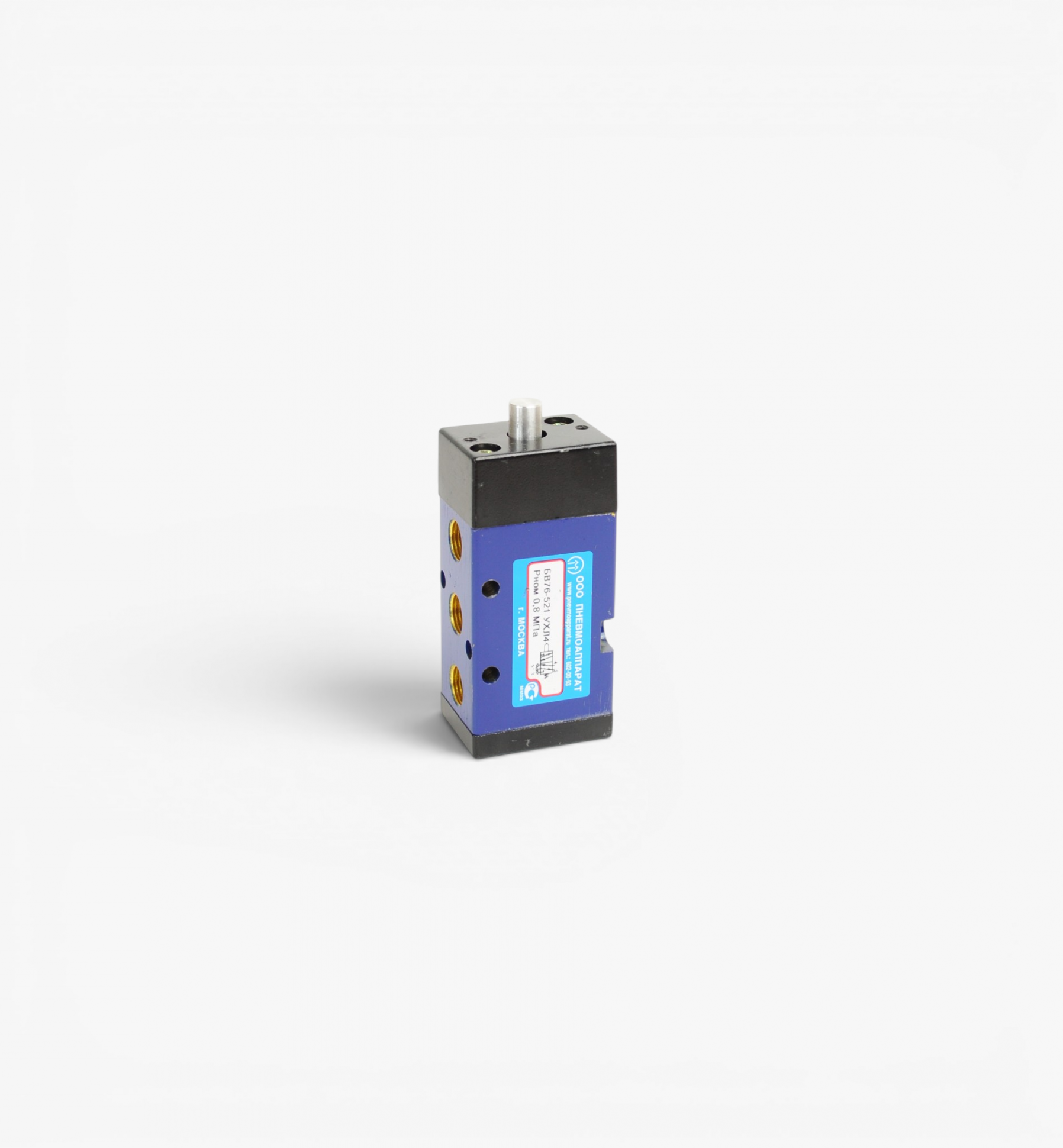

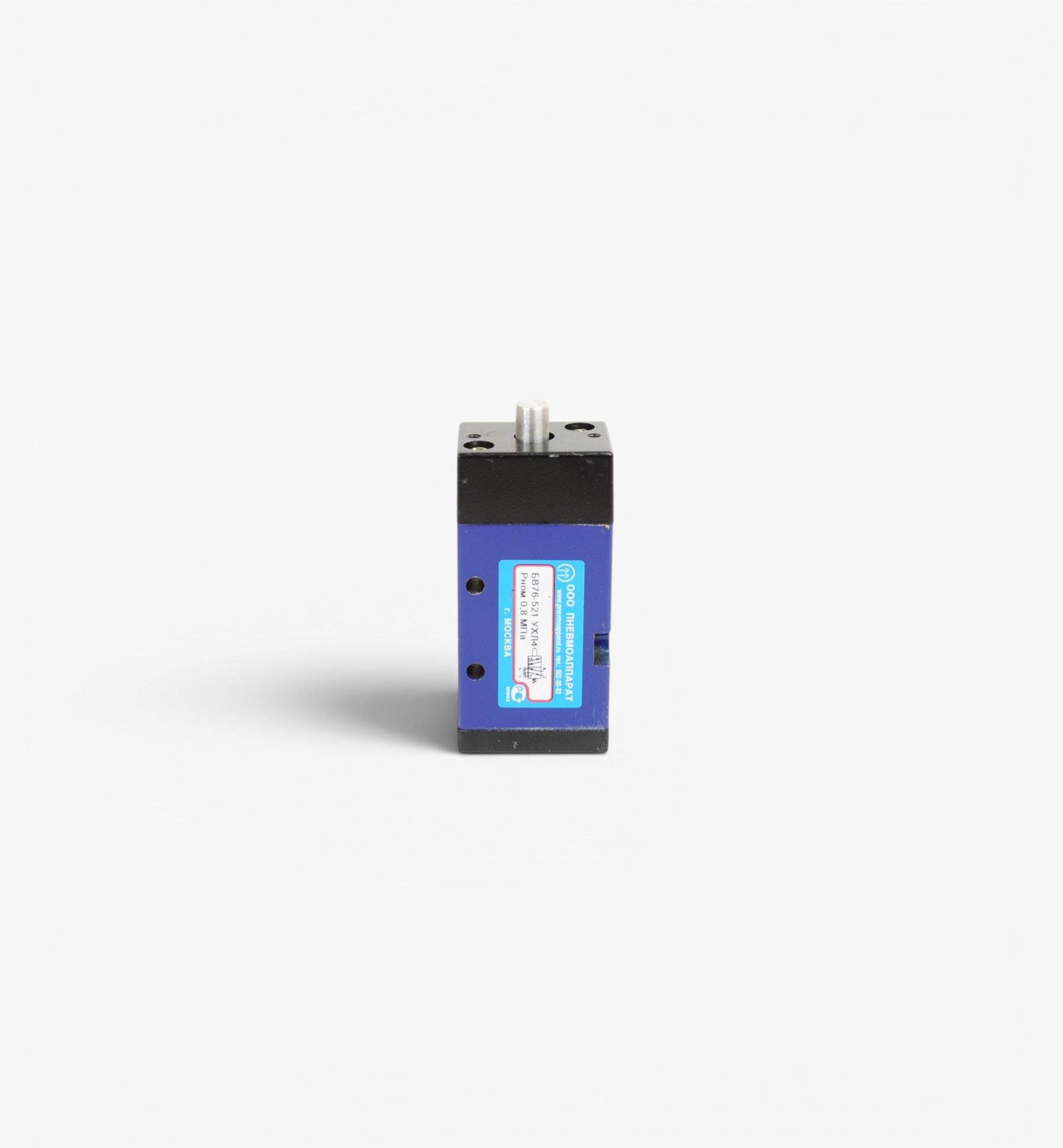

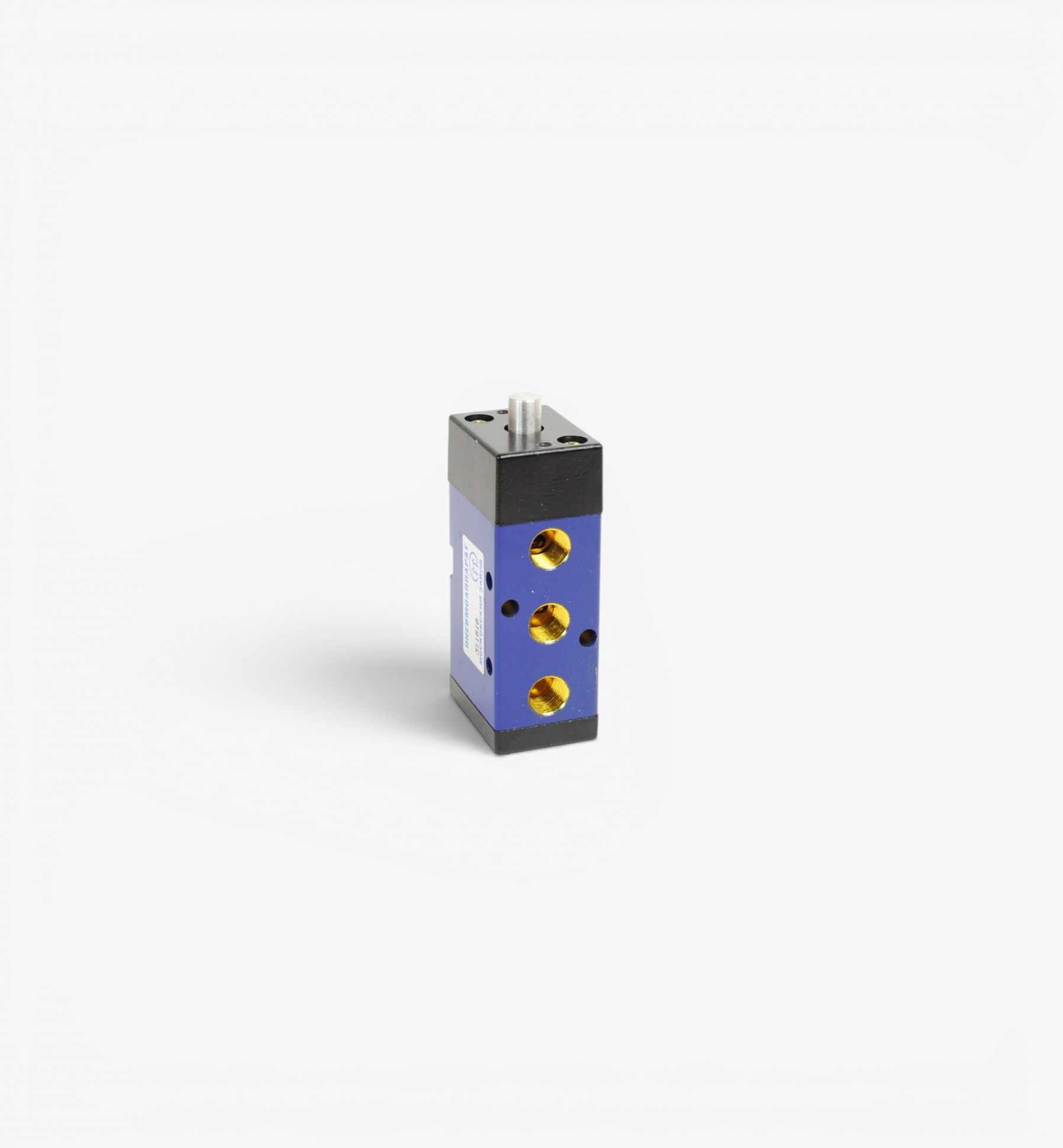

Пневмораспределитель БВ76-521
Пневмораспределитель серии В76 с механическим управлением предназначен для распределения потоков сжатого воздуха и управления пневматическими исполнительными механизмами. Пневматическая схема 5/2 предусматривает пять присоединительных линий и два положения переключения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 4 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Присоединение пневмолиний | G1/8" |
| Пневматическая схема | 5/2 |
Конструктивные и эксплуатационные особенности
- Механический тип управления обеспечивает непосредственное переключение распределителя внешним механическим воздействием.
- Схема 5/2 предназначена для управления пневмоцилиндрами двустороннего действия и другими исполнительными устройствами, требующими двух направлений подачи воздуха.
- Подключение пневмолиний выполняется через резьбовые присоединения G1/8".
- Работа устройства допускается при давлении от 0,15 до 0,8 МПа.
- Условный проход 4 мм определяет пропускное сечение внутренних пневматических каналов распределителя.
Характеристики Пневмораспределитель БВ76-521
Основные
Условный проход, мм
4
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Присоединение пневмолиний
G1/8"
Краткое описание
Пневмораспределитель БВ76-521 с механическим управлением предназначен для управления направлением движения исполнительных пневматических механизмов. Исполнение 5/2 обеспечивает переключение пяти пневматических линий в двух рабочих положениях.
Пневматическая схема
5/2
