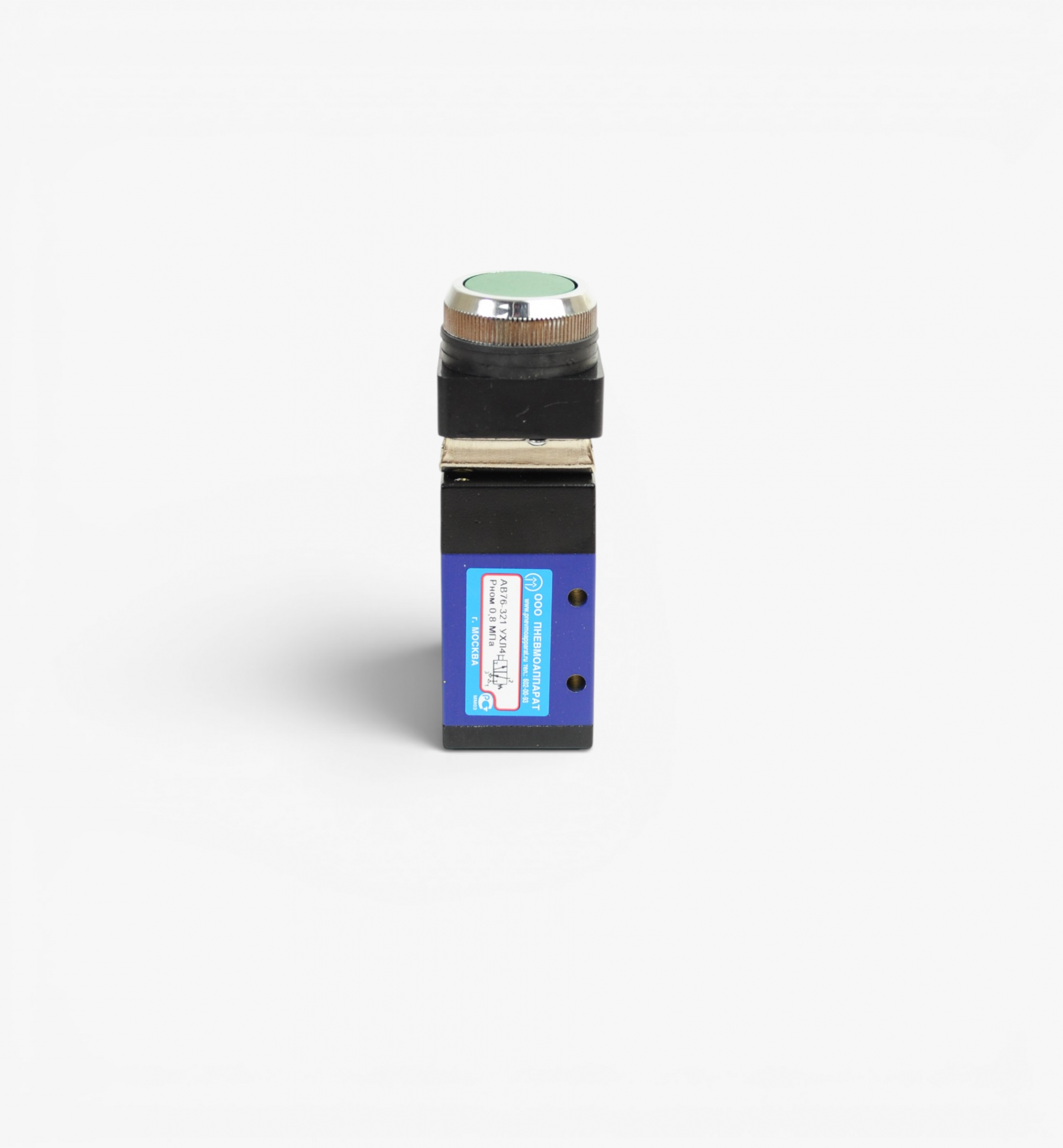

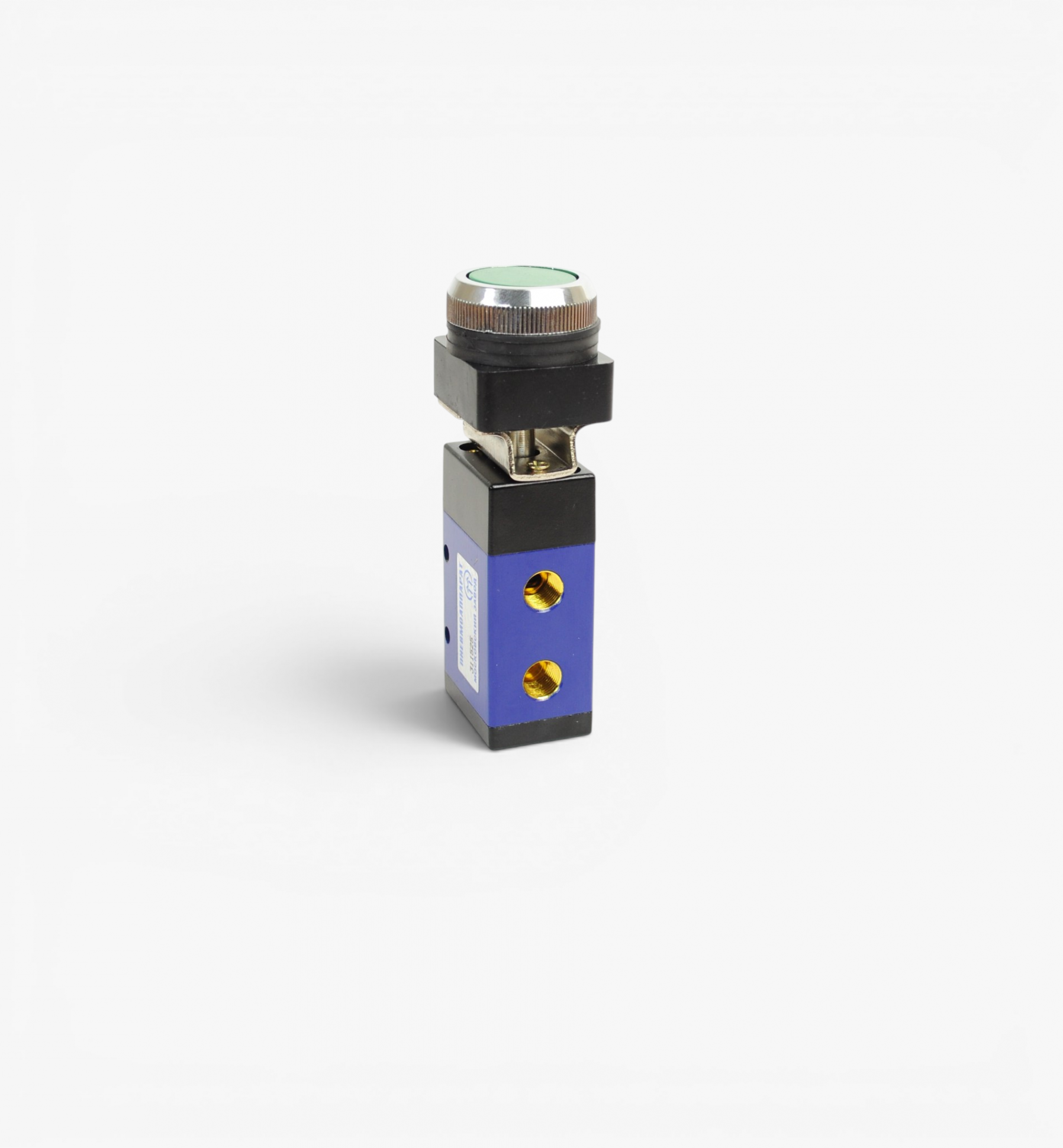

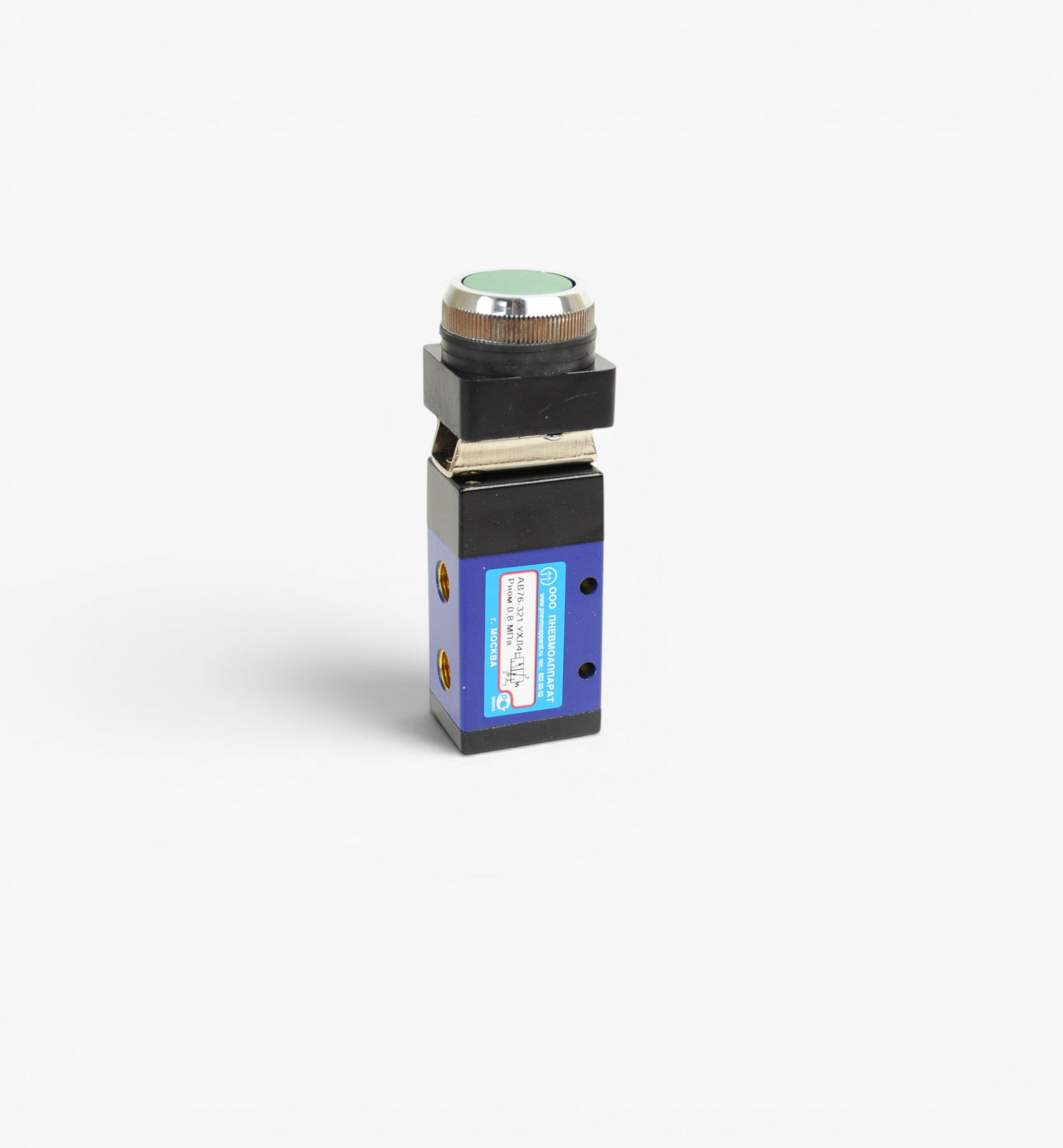

Пневмораспределитель АВ76-321
Пневмораспределитель с механическим управлением предназначен для переключения потоков сжатого воздуха в пневматических системах. Пневматическая схема 3/2 предусматривает три линии подключения и два положения переключения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 4 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Присоединение пневмолиний | G1/8" |
| Пневматическая схема | 3/2 |
Конструктивные и эксплуатационные особенности
- Механическое управление обеспечивает непосредственное переключение распределителя внешним механическим воздействием.
- Схема 3/2 используется для управления пневматическими исполнительными механизмами, требующими подачи и сброса воздуха через три пневматические линии.
- Условный проход 4 мм определяет пропускное сечение рабочих каналов распределителя.
- Резьбовое присоединение пневмолиний G1/8" обеспечивает подключение к соответствующим элементам пневматической системы.
- Рабочее давление должно находиться в диапазоне от 0,15 до 0,8 МПа.
Характеристики Пневмораспределитель АВ76-321
Основные
Условный проход, мм
4
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Присоединение пневмолиний
G1/8"
Краткое описание
Пневмораспределитель АВ76-321 с механическим управлением предназначен для управления потоками сжатого воздуха в пневматических системах. Исполнение 3/2 предусматривает три пневматических присоединения и два положения переключения.
Пневматическая схема
3/2
