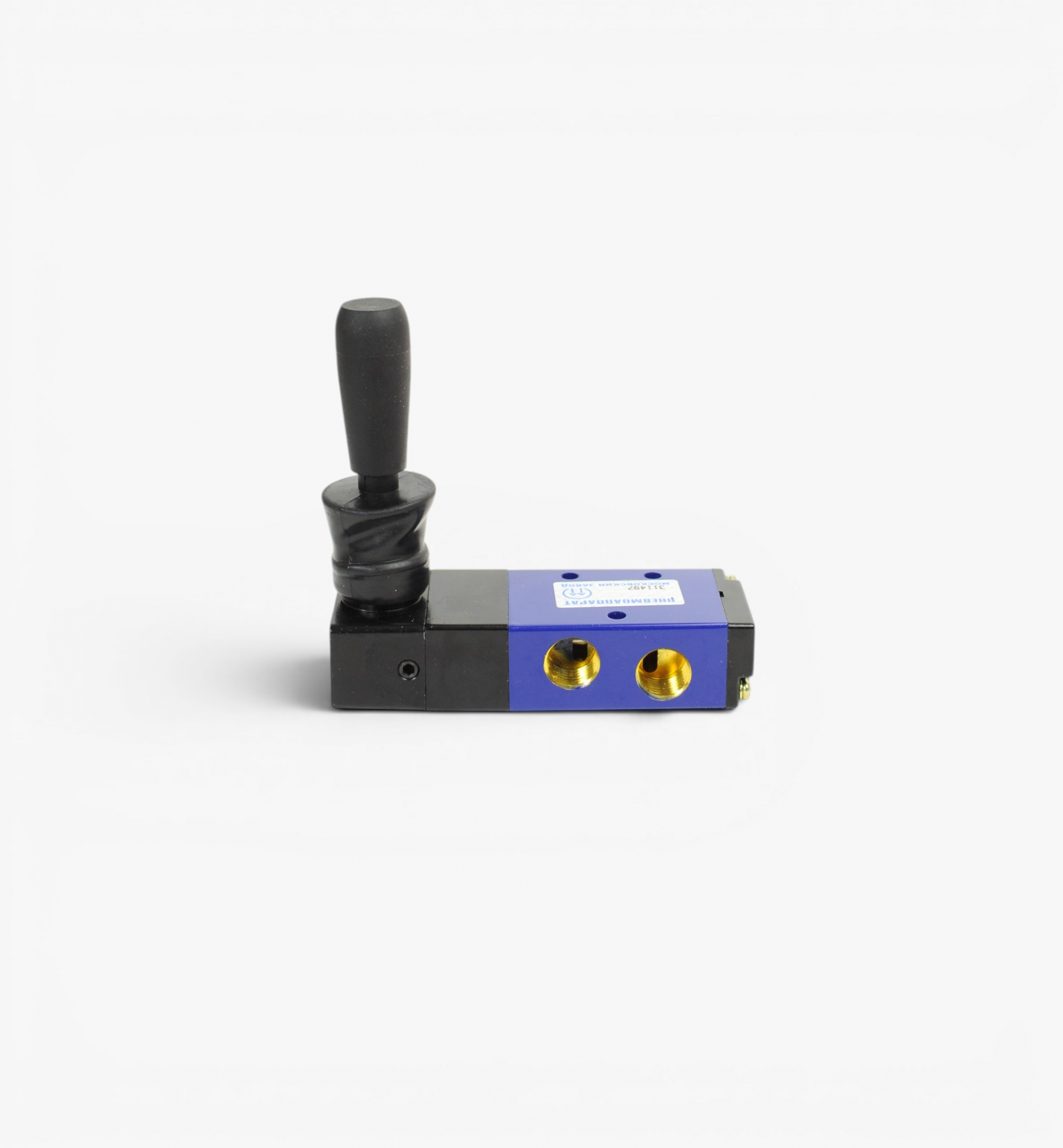

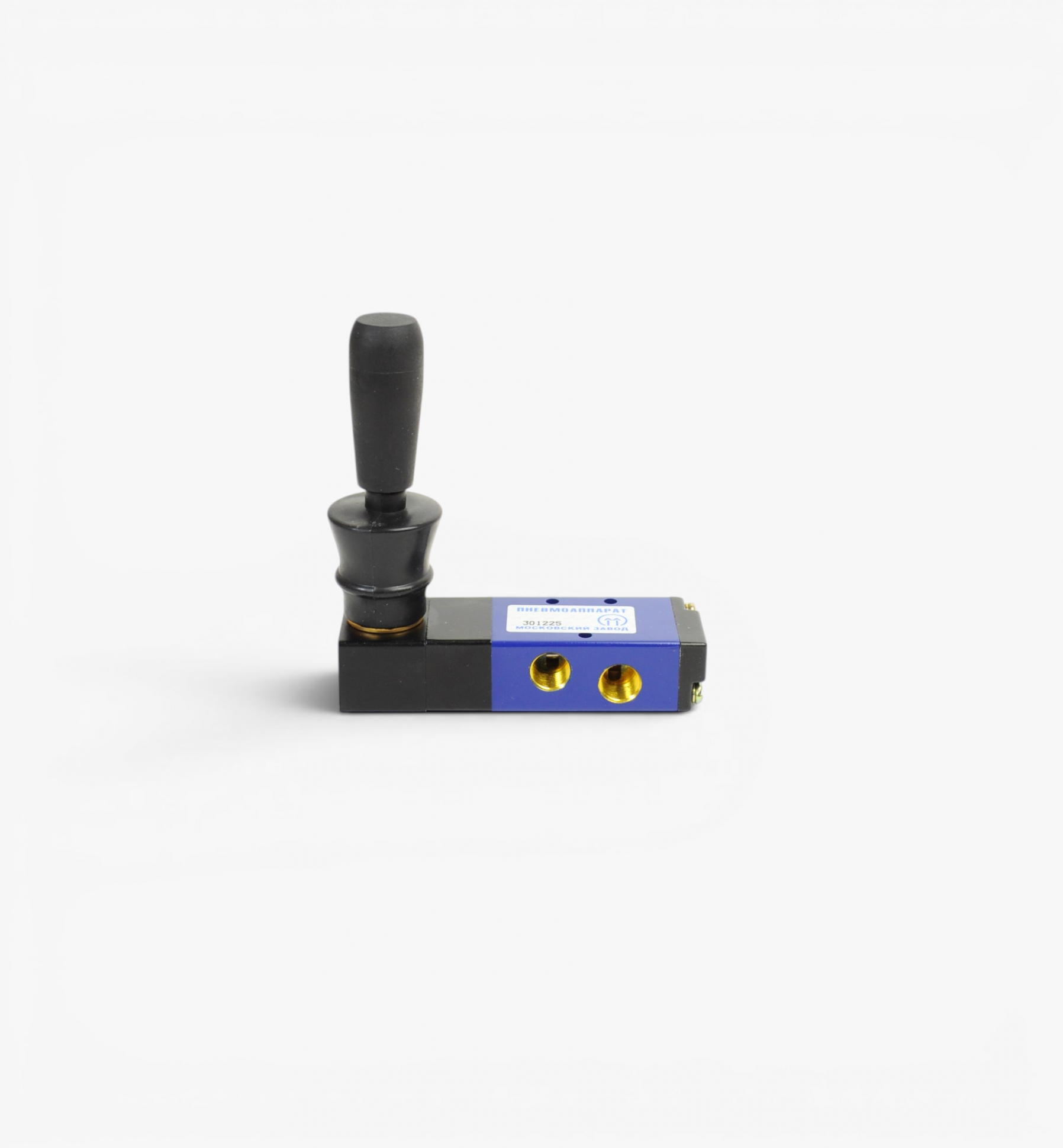

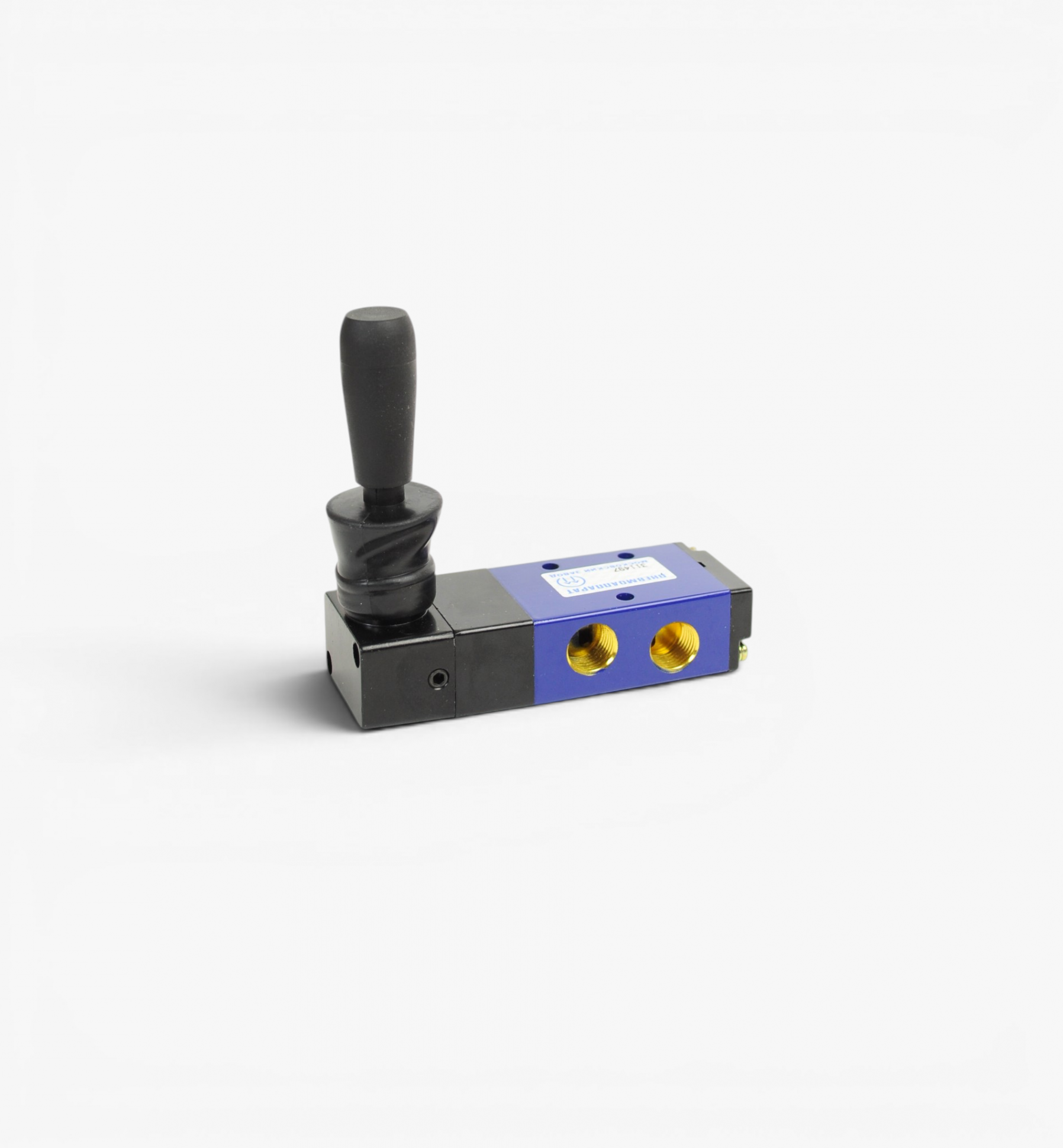

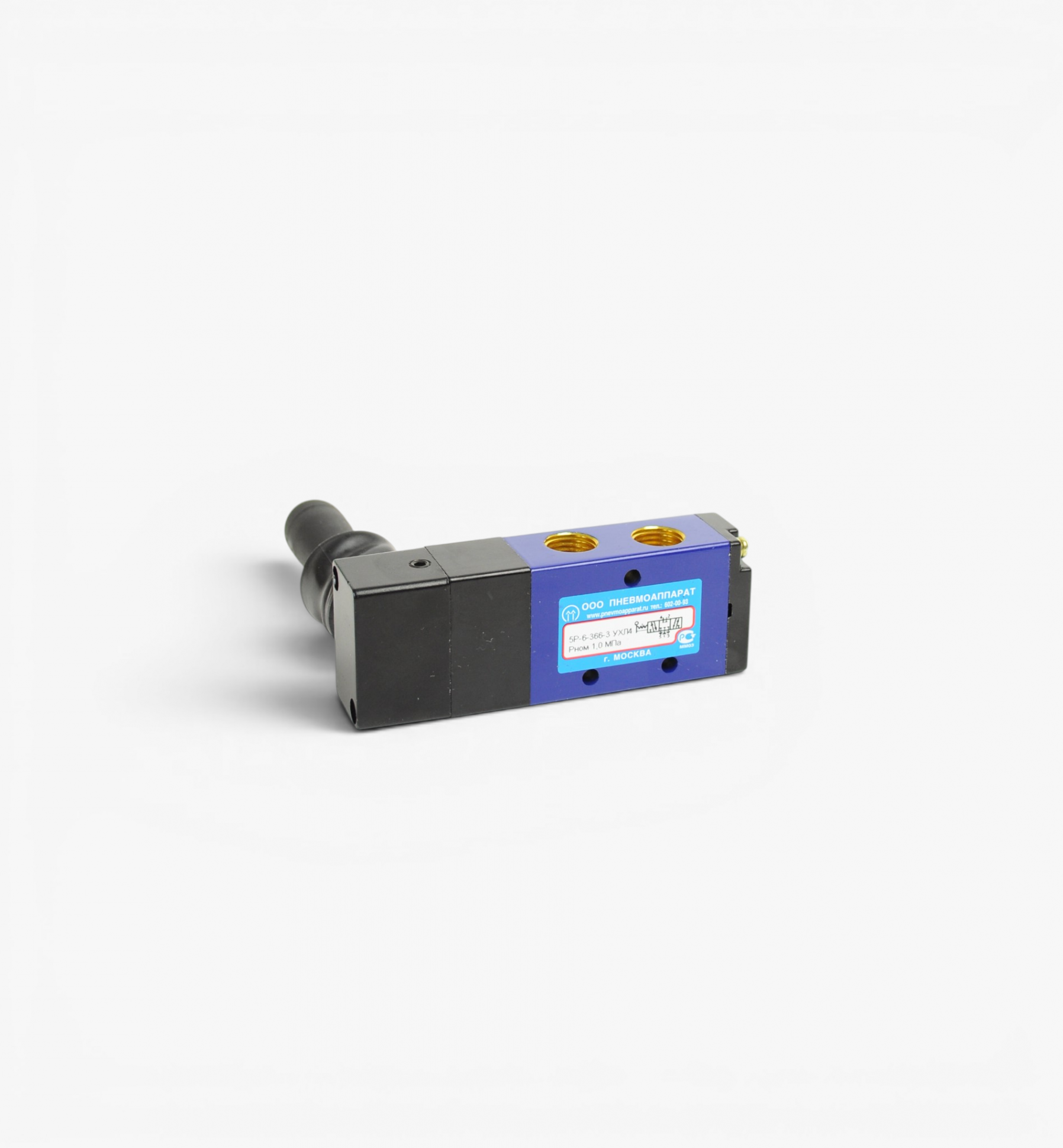

Пневмораспределитель 5Р-6-366-3

Пневмораспределитель 5Р-6-366-3

Пневмораспределитель с механическим управлением типа «джойстик» применяется для переключения потоков сжатого воздуха в пневматических системах. Исполнение 5/3 предусматривает пять пневматических каналов и три положения управления.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Механическое управление выполнено в виде джойстика для ручного переключения рабочих положений.
• Схема 5/3 позволяет распределять поток сжатого воздуха между пятью пневматическими каналами в пределах трёх положений управления.
• Присоединение пневмолиний с резьбой G1/4" обеспечивает подключение к соответствующей пневматической арматуре.
• Условный проход 6 мм и пропускная способность 0,78 м³/ч определяют рабочие параметры прохождения сжатого воздуха через распределитель.
• Номинальное давление рабочей среды — до 1 МПа.
• Масса изделия составляет 0,195 кг, что учитывается при установке и компоновке пневматического оборудования.
