Обзор
Техническое назначение
Пневмораспределитель 5Р-4-331-3 предназначен для управления потоками сжатого воздуха в пневматических системах автоматизации. Переключение осуществляется электропневматически с двухсторонним управлением.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 4 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Пропускная способность | 0,58 м³/ч |
| Присоединение пневмолиний | G1/8" |
| Напряжение питания | 110 В, 50 Гц |
| Номинальная потребляемая мощность | 3 ВА |
| Время включения | 0,063 с |
| Время выключения | 0,125 с |
| Масса | 0,17 кг |
Конструктивные и эксплуатационные особенности
- Двухстороннее электропневматическое управление обеспечивает переключение распределителя электрическими сигналами с двух сторон.
- Присоединение пневмолиний выполнено с резьбой G1/8".
- Работа устройства допускается при давлении от 0,15 до 0,8 МПа.
- Условный проход 4 мм и пропускная способность 0,58 м³/ч определяют рабочие характеристики пневматического контура.
- Номинальное напряжение катушек — 110 В переменного тока с частотой 50 Гц.
- Время включения составляет 0,063 с, время выключения — 0,125 с.
- Масса распределителя — 0,17 кг, что позволяет использовать его в компактных пневматических шкафах и установках.

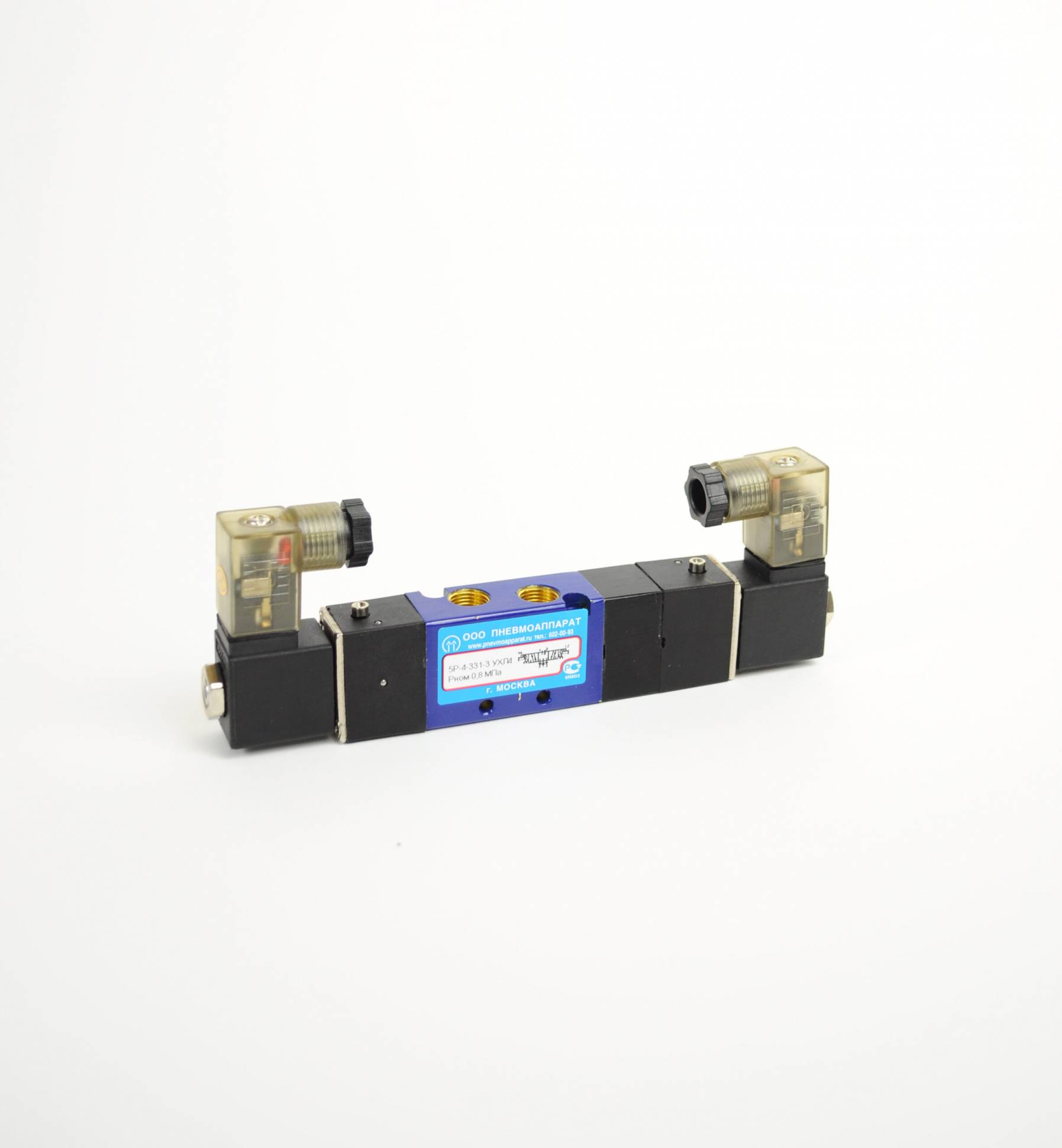

Характеристики Пневмораспределитель 5Р-4-331-3 (110В,50Гц)
Основные
Условный проход, мм
4
Масса, кг
0.17
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Пропускная способность, м3/ч
0.58
Присоединение пневмолиний
G1/8"
Краткое описание
Пневмораспределитель 5Р-4-331-3 с двухсторонним электропневматическим управлением, условным проходом 4 мм и присоединением пневмолиний G1/8". Рабочее напряжение катушки — 110 В, 50 Гц.
Напряжение, В
110В, 50Гц
Номинальная потребляемая мощьность
0 ВА , 3
Время включения, с
0.063
Время выключения, с
0.125
