Обзор
Назначение

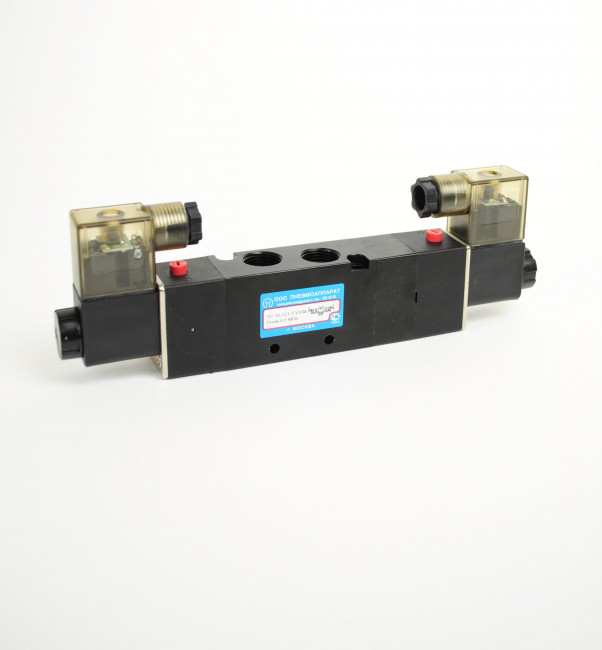

Пневмораспределитель 5Р-10-331-3 применяется для переключения потоков сжатого воздуха в составе пневматических систем автоматизации. Управление осуществляется электропневматическим способом с двух сторон; напряжение питания электромагнитного управления — 12 В постоянного тока.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальное давление | 0,8 МПа |
| Минимальное рабочее давление | 0,15 МПа |
| Пропускная способность | 1,17 м³/ч |
| Присоединение пневмолиний | G3/8" |
| Напряжение питания | 12 В, постоянный ток |
| Номинальная потребляемая мощность | 4; 8 Вт |
| Время включения | 0,063 с |
| Время выключения | 0,125 с |
| Масса | 0,45 кг |
Конструктивные и эксплуатационные особенности
- Двухстороннее электропневматическое управление обеспечивает переключение распределителя электрическими сигналами с обеих сторон.
- Работа предусмотрена при номинальном давлении до 0,8 МПа и минимальном рабочем давлении 0,15 МПа.
- Подключение пневматических линий выполняется через резьбовые присоединения G3/8".
- Условный проход 10 мм и пропускная способность 1,17 м³/ч определяют рабочие характеристики распределения сжатого воздуха.
- Время включения составляет 0,063 с, время выключения — 0,125 с.
- При подключении необходимо соблюдать полярность и параметры источника постоянного напряжения 12 В, а также не превышать номинальное давление.
Характеристики Пневмораспределитель 5Р-10-331-3 (12В,пост)
Основные
Условный проход, мм
10
Масса, кг
0.45
Номинальное давление, МПа
0.8
Минимальное рабочее давление, МПа
0.15
Пропускная способность, м3/ч
1.17
Присоединение пневмолиний
G3/8"
Краткое описание
Пневмораспределитель 5Р-10-331-3 с двухсторонним электропневматическим управлением и напряжением питания 12 В постоянного тока. Предназначен для управления направлением потока сжатого воздуха в пневматических системах.
Напряжение, В
12В, пост
Номинальная потребляемая мощьность
4 , 8 Вт
Время включения, с
0.063
Время выключения, с
0.125
