Обзор
Техническое назначение

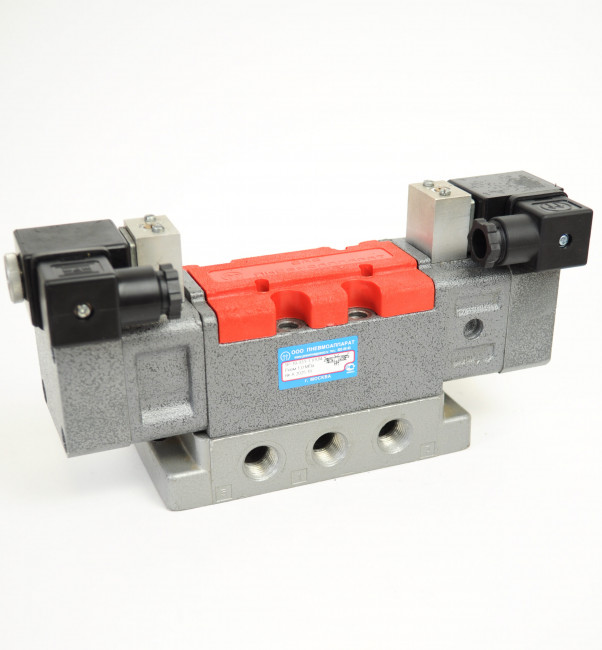

Пневмораспределитель 5Р-10-331-1 применяется для переключения потоков сжатого воздуха в пневматических системах автоматизации. Управление выполняется электропневматическим способом от катушки с номинальным напряжением 24 В и частотой 50 Гц.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальное давление | 1,0 МПа |
| Минимальное рабочее давление | 0,2 МПа |
| Пропускная способность | 1,25 м³/ч |
| Присоединение пневмолиний | К3/8″ |
| Напряжение катушки | 24 В, 50 Гц |
| Номинальная потребляемая мощность | 9 ВА |
| Время включения | 0,08 с |
| Время выключения | 0,125 с |
| Масса | 2,57 кг |
Конструктивные и эксплуатационные особенности
- Электропневматическое управление обеспечивает дистанционное переключение распределителя от электрической системы управления.
- Работа выполняется при номинальном давлении до 1,0 МПа и минимальном рабочем давлении 0,2 МПа.
- Пневматическое подключение выполнено через присоединение К3/8″.
- Условный проход 10 мм определяет рабочее сечение каналов распределителя.
- Время включения составляет 0,08 с, время выключения — 0,125 с.
- При монтаже необходимо обеспечить соответствие параметров сети сжатого воздуха допустимому диапазону давления и подключить катушку к источнику переменного напряжения 24 В, 50 Гц.
Характеристики Пневмораспределитель 5Р-10-331-1 (24В,50Гц)
Основные
Условный проход, мм
10
Масса, кг
2.57
Номинальное давление, МПа
1,0
Минимальное рабочее давление, МПа
0.2
Пропускная способность, м3/ч
1.25
Присоединение пневмолиний
К3/8"
Краткое описание
Пневмораспределитель 5Р-10-331-1 предназначен для управления потоками сжатого воздуха в пневматических системах. Электропневматическое управление осуществляется катушкой напряжением 24 В переменного тока частотой 50 Гц.
Напряжение, В
24В, 50Гц
Номинальная потребляемая мощьность
9 ВА
Время включения, с
0.08
Время выключения, с
0.125
