Обзор
Назначение

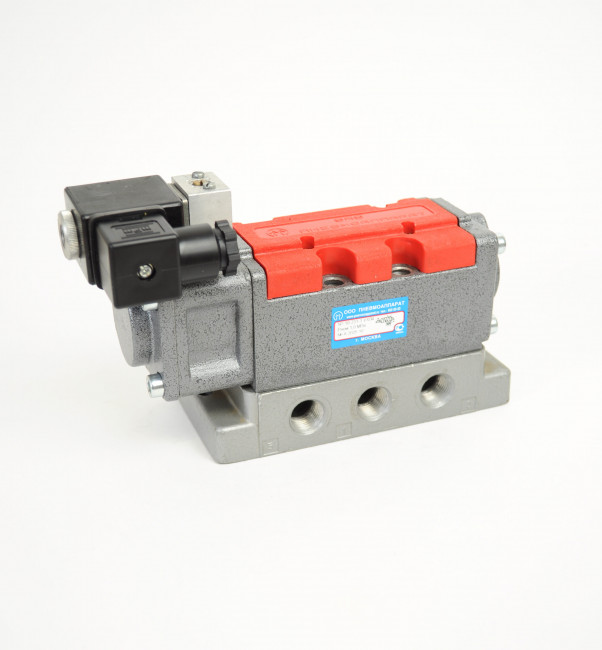

Пневмораспределитель 5Р-10-231-1 предназначен для управления потоками сжатого воздуха в составе пневматических приводов и автоматизированных систем. Управление осуществляется электропневматическим способом; конструкция предусматривает одностороннее управление.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальное давление | 1,0 МПа |
| Минимальное рабочее давление | 0,2 МПа |
| Пропускная способность | 1,65 м³/ч |
| Присоединение пневмолиний | К3/8" |
| Напряжение и частота | 24 В, 50 Гц |
| Номинальная потребляемая мощность | 9 ВА |
| Время включения | 0,063 с |
| Время выключения | 0,125 с |
| Масса | 1,9 кг |
Конструктивные и эксплуатационные особенности
- Электропневматическое управление обеспечивает включение распределителя от электрического сигнала.
- Односторонняя схема управления предназначена для систем, в которых требуется возврат распределителя в исходное положение после снятия управляющего сигнала.
- Работа устройства допускается при давлении от 0,2 до 1,0 МПа.
- Присоединение пневмолиний выполнено под резьбу К3/8".
- Номинальное напряжение катушки составляет 24 В при частоте переменного тока 50 Гц.
- Время включения 0,063 с и время выключения 0,125 с определяют быстродействие переключения пневматических потоков.
Характеристики Пневмораспределитель 5Р-10-231-1 (24В,50Гц)
Основные
Условный проход, мм
10
Масса, кг
1.9
Номинальное давление, МПа
1,0
Минимальное рабочее давление, МПа
0.2
Пропускная способность, м3/ч
1.65
Присоединение пневмолиний
К3/8"
Краткое описание
Пневмораспределитель 5Р-10-231-1 с электропневматическим управлением предназначен для управления потоками сжатого воздуха в пневматических системах. Рабочее напряжение катушки — 24 В, частота — 50 Гц; условный проход — 10 мм.
Напряжение, В
24В, 50Гц
Номинальная потребляемая мощьность
9 ВА
Время включения, с
0.063
Время выключения, с
0.125
