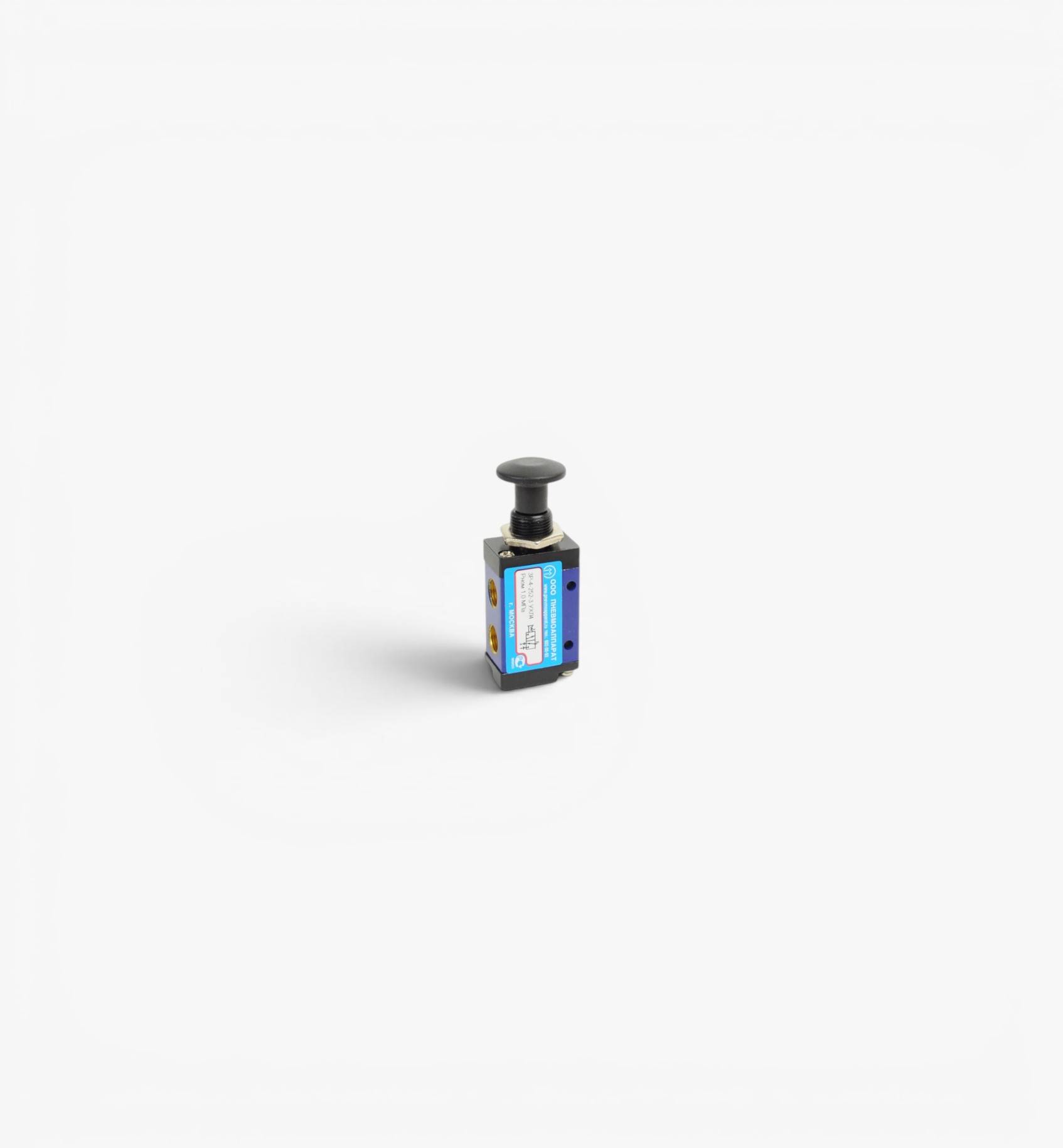

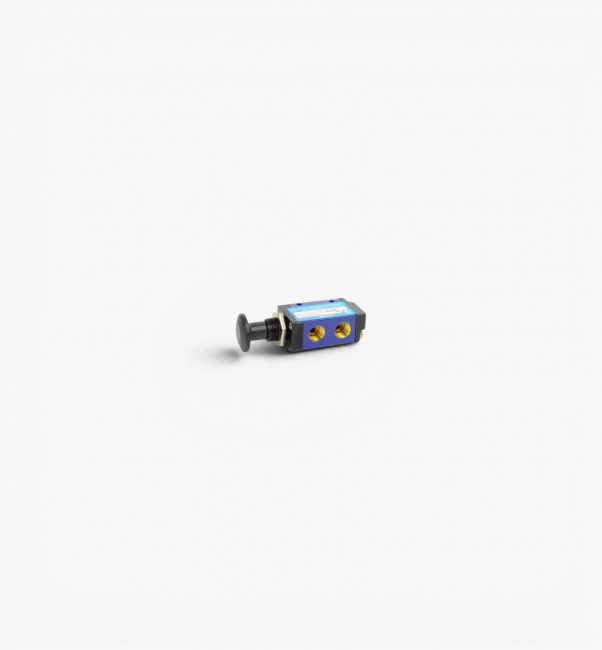

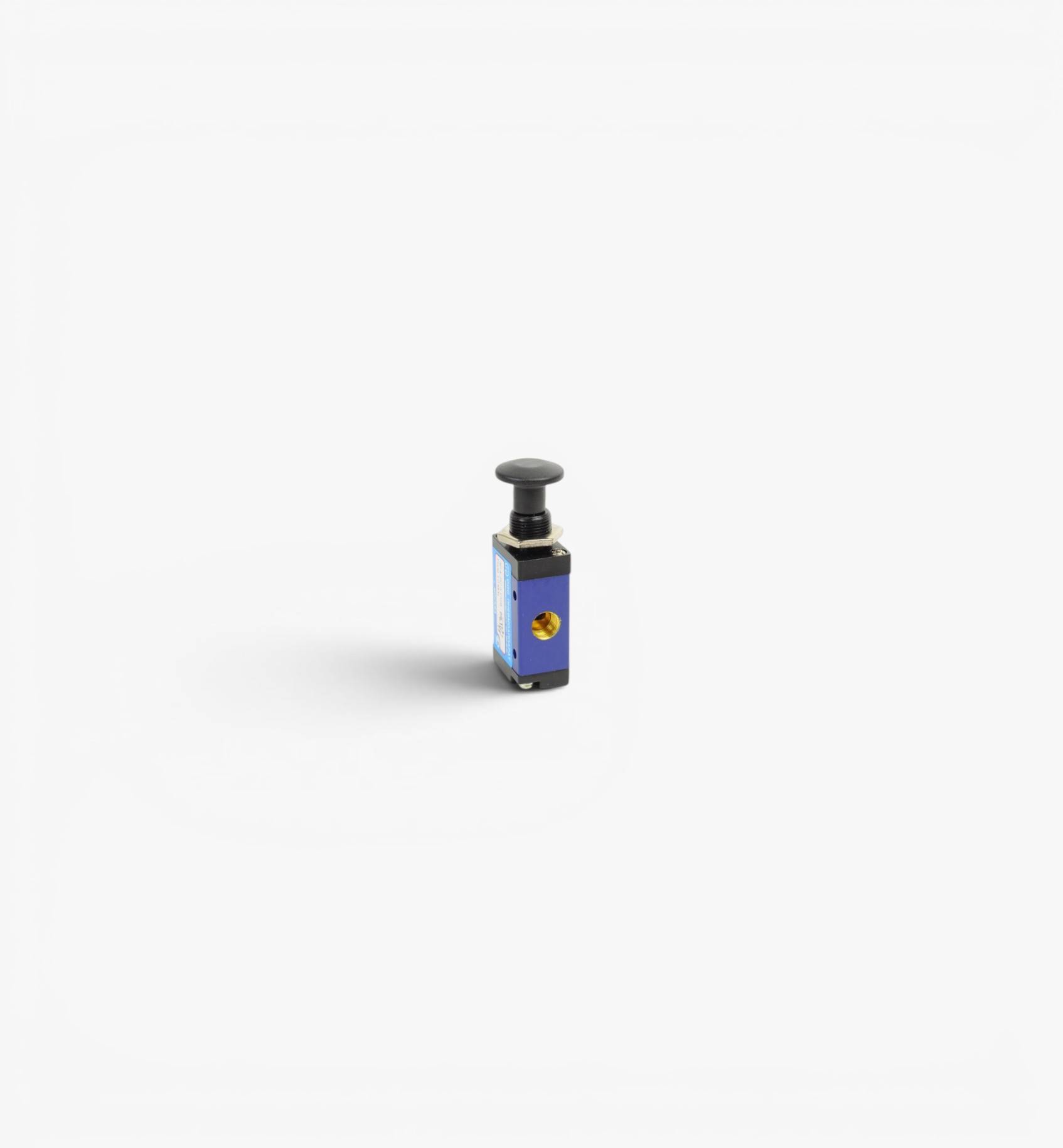

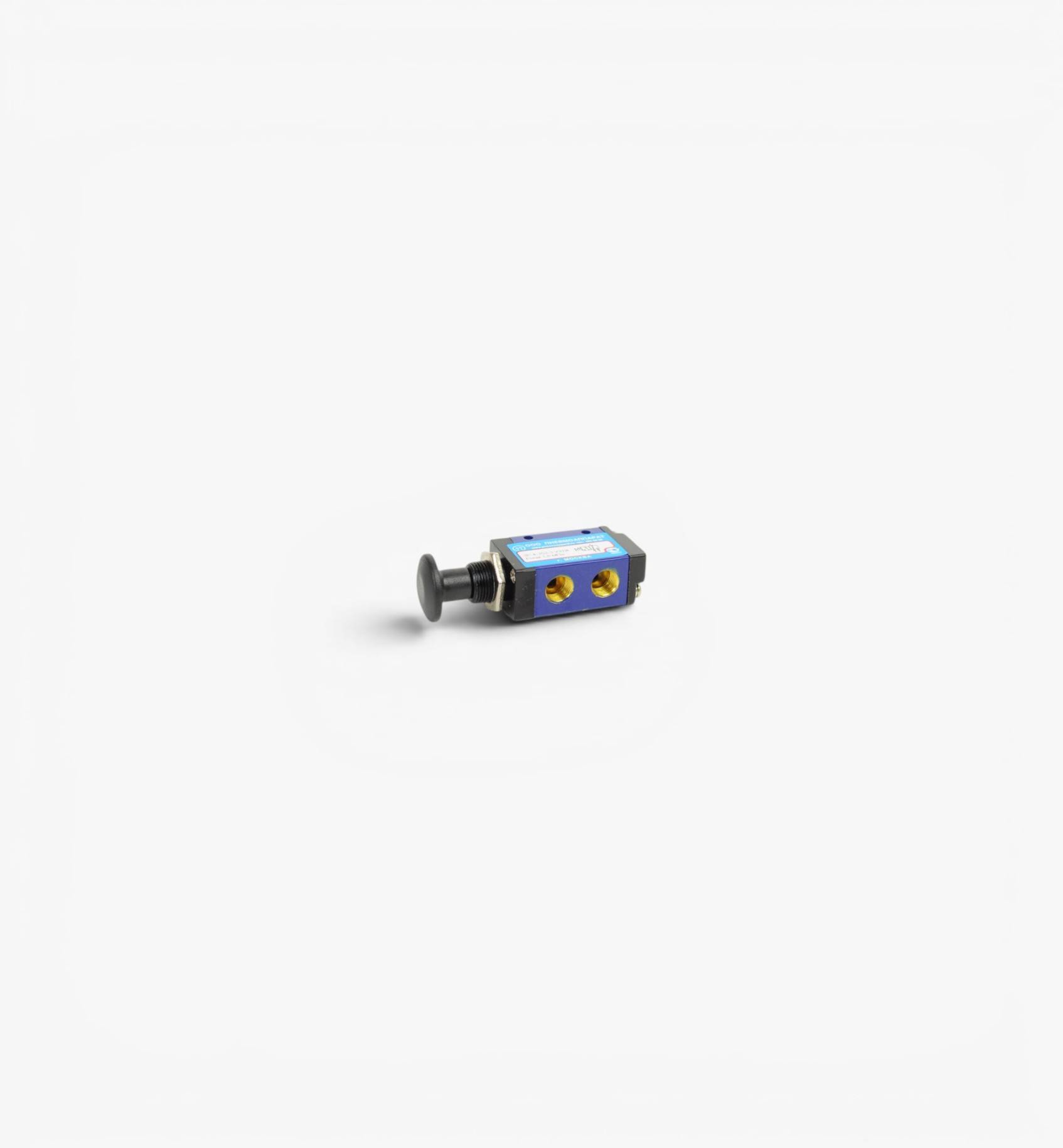

Пневмораспределитель 3Р-4-252-3

Назначение

Пневмораспределитель 3Р-4-252-3 предназначен для ручного управления потоком сжатого воздуха в пневматических системах. Переключение выполняется механическим нажатием кнопки; пневматическая схема распределителя — 3/2.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Механический тип управления с ручным приводом в виде кнопки.
• Схема 3/2 предусматривает три пневматических порта и два положения переключения.
• Подключение пневмолиний выполняется через резьбовые присоединения G1/8″.
• Условный проход 4 мм и пропускная способность 0,78 м³/ч определяют рабочие параметры воздушного потока.
• Распределитель рассчитан на работу при номинальном давлении до 1 МПа.
• Масса изделия составляет 0,056 кг, что учитывается при монтаже на панели или в составе пневматического оборудования.
