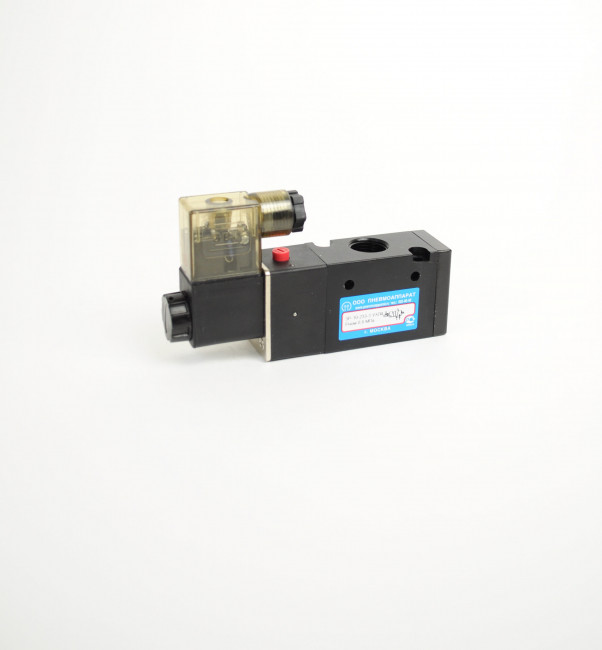

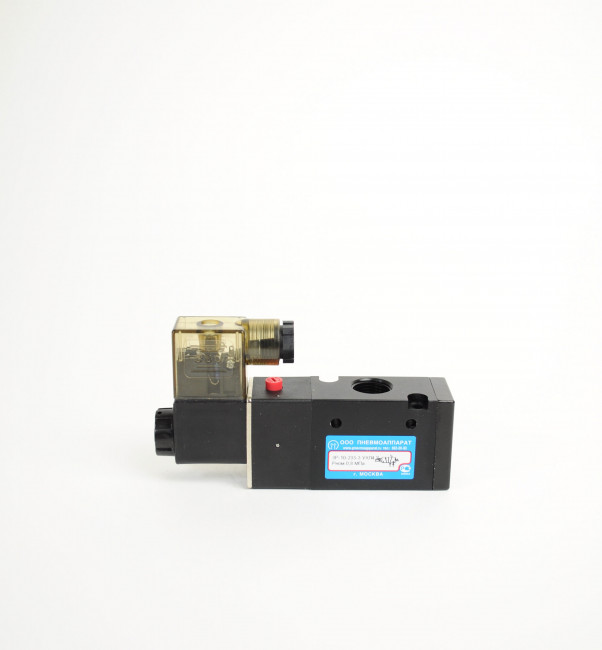

Пневмораспределитель 3Р-10-233-3 (24В,пост)

Назначение

Пневмораспределитель 3Р-10-233-3 применяется в пневматических системах для дистанционного управления потоком сжатого воздуха. Управление осуществляется электромагнитным приводом с односторонним электропневматическим управлением.

Технические характеристики

Конструктивные и эксплуатационные особенности

• Одностороннее электропневматическое управление обеспечивает переключение распределителя при подаче управляющего напряжения.
• Питание электромагнитного привода осуществляется постоянным напряжением 24 В.
• Резьбовое присоединение пневмолиний G3/8" обеспечивает подключение к стандартным элементам пневматической системы соответствующего типоразмера.
• Минимальное рабочее давление составляет 0,15 МПа, номинальное давление — 0,8 МПа.
• Время включения 0,063 с и время выключения 0,1 с определяют скорость переключения пневматического потока.
• Условный проход 10 мм и пропускная способность 1,95 м³/ч определяют рабочие параметры при проектировании пневматического контура.
